مبدأ ووظيفة وهيكل ملف الشحن اللاسلكي

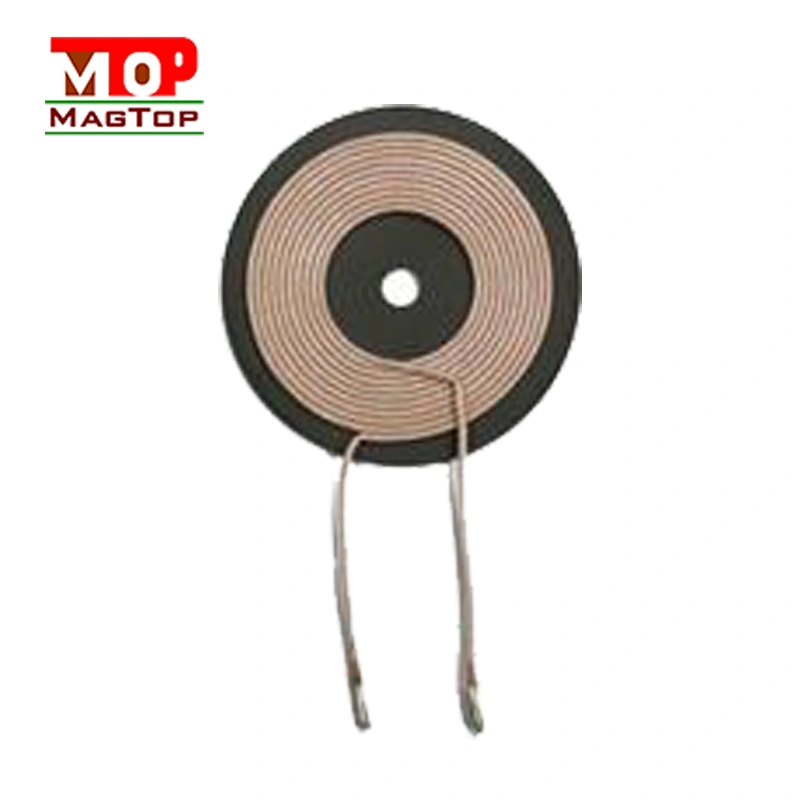

ملف الشحن اللاسلكييختار نظام الشحن اللاسلكي أولاً مبدأ الحث الكهرومغناطيسي ، من خلال ملف اقتران الطاقة المتقطع لإنهاء نقل الطاقة.
عندما يعمل النظام ، تقوم محطة الإدخال بتحويل طاقة التيار المتردد الرئيسية إلى طاقة تيار مستمر من خلال دائرة مقوم الجسر الكامل ، أو تستخدم طاقة تيار مستمر 24 فولت لتزويد النظام بالطاقة.
بعد أن يمر التيار المباشر الناتج من خلال وحدة معالجة الطاقة ، يتم تحويله إلى تيار متناوب عالي التردد من خلال عاكس مذبذب بلوري نشط 2M لتزويد اللف الأساسي.
من خلال اقتران طاقة ملفي الحث ، تقوم دائرة التحويل المستقبلة بتحويل الإخراج الحالي من الملف الثانوي إلى تيار مباشر لشحن البطارية.
يتم ترشيح خرج الموجة المربعة للمذبذب البلوري النشط لملف الشاحن اللاسلكي بواسطة مرشح التمرير المنخفض من الدرجة الثانية للحصول على خرج الموجة الجيبية المستقر. بعد المرور عبر دائرة التمديد من الفئة C المكونة من الصمام الثلاثي 13003 ودائرته الطرفية ، يتم إخراجها إلى دائرة الطنين المتوازية المكونة من الملف والمكثف ، وتشع لتوفير الطاقة للجزء المستقبِل.
ملف الاقتران المجوف لدائرة الطنين المتوازية المكونة من المكثفات يبلغ قطرها الخطي 0.5 مم ، وقطرها 7 سم ، ومحاثة 47 uH وتردد ناقل قدره 2 MHz.
وفقًا لمعادلة الرنين الموازي ، يكون المكثف المطابق C حوالي 140 بيكو فاراد. لذلك ، يختار الجزء المرسل تردد ناقل الطاقة الذي يهاجمه مذبذب بلوري نشط 2 ميجاهرتز بالقرب من تردد الطنين.
