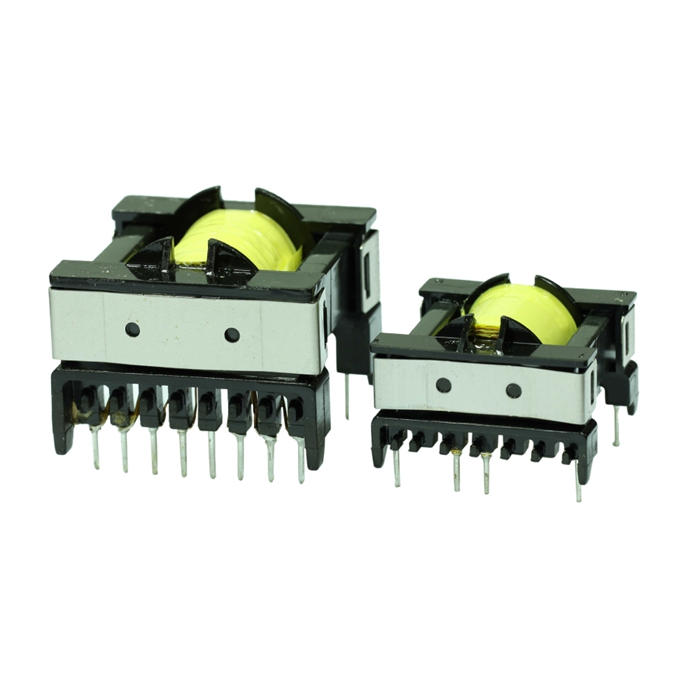

ETD29 Высокочастотный импульсный источник питания Трансформаторы

Модель: MTETD29-291K

ХАРАКТЕРИСТИКИ: • Высокая надежность • Хорошая эффективность обмена • Низкий рост температуры • Компактная структура, высокая мощность • Высокая прочность изоляции ПРИМЕНЕНИЕ: • Преобразователи постоянного тока, приводные трансформаторы, блок питания ноутбука, блок питания инвертора, блок питания ИБП, блок питания связи, и т. д. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: 1. Рабочая частота: 20 кГц-500 кГц 2. Выходная мощность: от 50 Вт до 200 Вт 3. Рабочая температура: от -40 ℃ до +125 ℃ 4. Температура хранения: от -25 ℃ до +85 ℃

количество:

Описание продукта

ETD29 Высокочастотный импульсный источник питания Трансформаторы

ФУНКЦИИ:

• Высокая надежность.
• Хорошая эффективность обмена.
• Низкий рост температуры.
• Компактная конструкция, высокая мощность.
• Высокая прочность изоляции.

ПРИЛОЖЕНИЯ:

• Главный трансформатор, резонансный индуктор LLC, преобразователь постоянного тока в постоянный, зарядное устройство импульсного источника питания и т. д.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

1. Рабочая частота: 20 кГц-500 кГц
2. Выходная мощность: от 50 до 200 Вт.
3. Рабочая температура: от -40 ℃ до +125 ℃.
4. Температура хранения: от -25 ℃ до +85 ℃

1. Индуктивность (1`3):

292 мкГн ± 10%

@ 1,0 кГц, 1,0 В среднекв.

2. Индуктивность рассеяния (1`3):

5,7 мкГн МАКС.

@ 100,0 кГц, 0,1 В среднеквадратичного значения, все остальные обмотки закорочены

3. Коэффициент поворота:

3~1:5~4:9~8:11~10:13~12 =35:5:4:6:8±3%

4. Прочность изоляции:

3000 В переменного тока 5 мА 1 с 60 Гц

@ от первой до второй

1000 В переменного тока 5 мА 1 с 60 Гц

@Pri to Core , Sec to Core

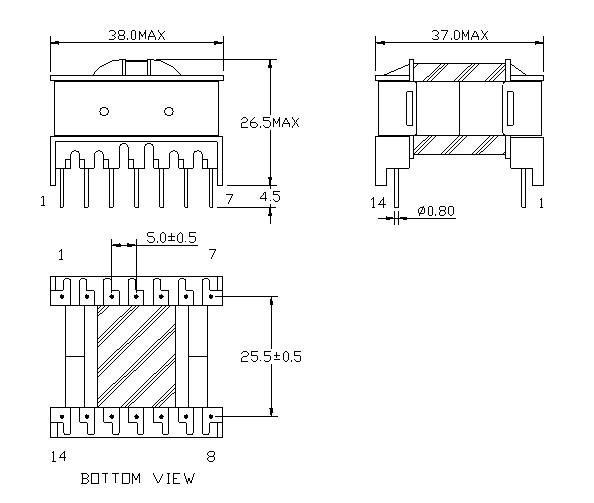

ФОРМА И РАЗМЕРЫ:

СХЕМА:

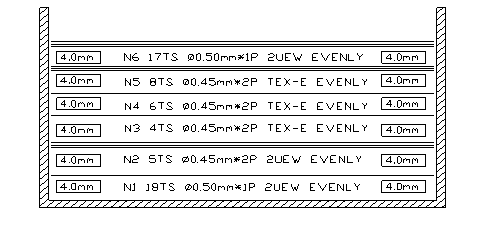

СТРУКТУРА ОБМОТКИ:

ВЕТЕР	С	Ф	ПРОВОД	ПОВОРОТЫ	ЛЕНТА	ПРИМЕЧАНИЯ
N1	3	2	Ø0.50мм*1P2UEW	18	1	Равномерно
N2	5	4	Ø0.45мм*2P2UEW	5	3	Равномерно
N3	9	8	Ø0.45мм*2PТЕКС-Е	4	1	Равномерно
N4	11	10	Ø0.45мм*2PТЕКС-Е	6	1	Равномерно
N5	13	12	Ø0.45мм*2P ТЕКС-Е	8	3	Равномерно
N6	2	1	Ø0.50мм*1P2UEW	17	3	Равномерно
