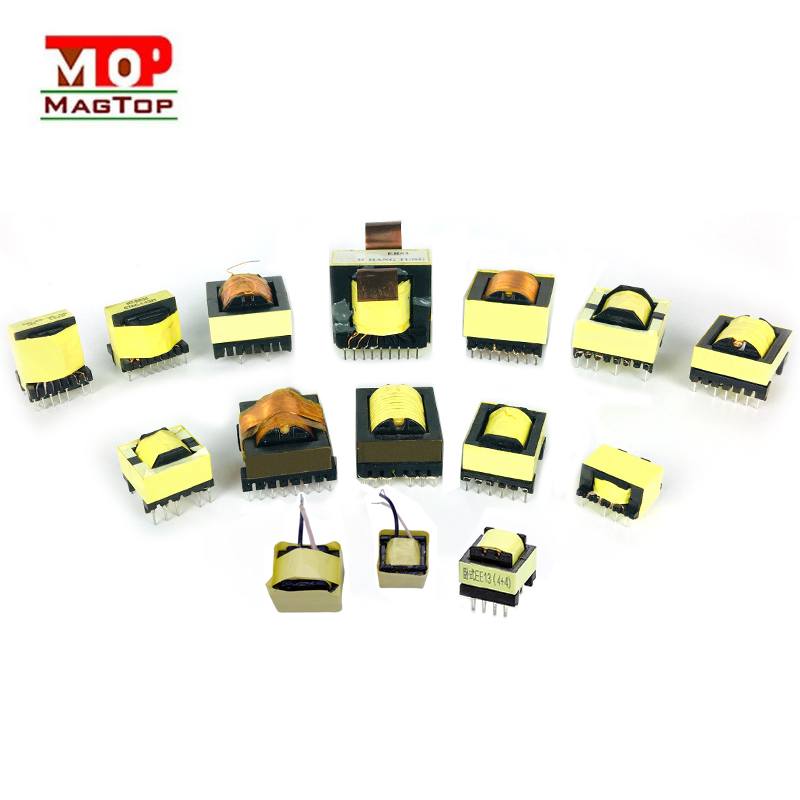

Principi di progettazione dei trasformatori ad alta frequenza

Quando si progetta atrasformatore ad alta frequenza, l'induttanza di dispersione e la capacità distribuita del trasformatore devono essere ridotte al minimo perché iltrasformatore ad alta frequenzanell'alimentatore switching trasmette un segnale a onda quadra a impulsi ad alta frequenza. Durante il processo transitorio di trasmissione, l'induttanza di dispersione e la capacità distribuita causeranno picchi di corrente e di tensione di picco, nonché oscillazioni superiori, causando maggiori perdite. Di solito l'induttanza di dispersione del trasformatore è controllata in modo che sia compresa tra l'1% e il 3% dell'induttanza primaria.

Induttanza di dispersione della bobina primaria - l'induttanza di dispersione del trasformatore è causata dall'accoppiamento incompleto del flusso magnetico tra la bobina primaria e quella secondaria, tra gli strati e tra le spire.

Capacità distribuita - La capacità che si forma tra le spire dell'avvolgimento del trasformatore, tra gli strati superiore ed inferiore dello stesso avvolgimento, tra avvolgimenti diversi e tra l'avvolgimento e lo strato schermante è chiamata capacità distribuita.

Avvolgimento primario ---- L'avvolgimento primario deve essere inserito

lo strato più interno, in modo che la lunghezza di ciascuna spira dell'avvolgimento primario del trasformatore possa essere ridotta al minimo, minimizzando così l'uso di fili nell'intero avvolgimento, riducendo di fatto la distribuzione dell'avvolgimento primario stesso. capacità.

Avvolgimento secondario: dopo aver avvolto l'avvolgimento primario, è necessario avvolgere (da 3 a 5) strati di imbottitura isolante e quindi avvolgere l'avvolgimento secondario. Ciò può ridurre la capacità distribuita tra l'avvolgimento primario e l'avvolgimento secondario e anche aumentare la resistenza dell'isolamento tra gli avvolgimenti primario e secondario, soddisfacendo i requisiti di resistenza all'isolamento.

Avvolgimento polarizzato - Il fatto che l'avvolgimento polarizzato sia avvolto tra il primario e il secondario o sullo strato più esterno dipende dal fatto chealimentazione elettrica commutabileviene regolato in base alla tensione secondaria o alla tensione primaria.
