Induttore a nucleo magnetico serie MTRR

Modello: MTRR103, MTRR104, MTRR105

CARATTERISTICHE: • Compatto ea basso profilo. • Schermatura magnetica a bassa resistenza CC elevata corrente nominale. APPLICAZIONI: • Convertitori CC/CC per apparecchiature portatili, apparecchiature AV, computer portatili, apparecchiature di comunicazione di piccole dimensioni, ecc.

quantità:

Descrizione prodotto

ionduttore a nucleo magnetico serie MTRR

CARATTERioSTioCHE:

• Compatto ea basso profilo.
• Schermatura magnetica a bassa resistenza CC elevata corrente nominale.

APPLioCAZioONio:

• Convertitori CC/CC per apparecchiature portatili, apparecchiature AV, computer portatili, apparecchiature di comunicazione di piccole dimensioni, ecc.

SPECioFioCHE:

• Temperatura di funzionamento: da -30℃ a +80℃
• Frequenza operativa: fino a 1 MHz
• Caduta di induttanza=35% tip. all'ioDC
• Specifiche elettriche a 20℃

induttori smt, induttori di potenza smd, induttori di potenza smd non schermati, induttori smd, serie di induttori, induttori choke
,nucleo dell'induttore

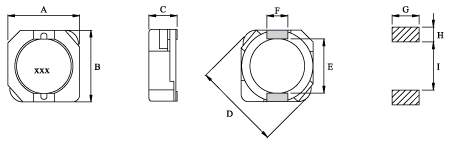

FORMA E DioMENSioONio:

Unità: mm

GENERE	iontervallo L (μH)	Un massimo	B max	C max	D max	E	F	G	H	io
GENERE	iontervallo L (μH)	Un massimo	B max	C max	D max	E	F	G	H	io
MTRR52	2,5 ~ 100	6.2	6.3	3.0	8.2	4.7	2.0	2.1	1.0	4.6
MTRR103	10,0 ~ 150	10.3	10.4	3.0	13.5	7.7	3.0	3.6	1.7	7.3
MTRR104	1,3 ~ 330	10.3	10.4	4.0	13.5	7.7	3.0	3.6	1.7	7.3
MTRR105	0,8 ~ 1000	10.3	10.4	5.0	13.5	7.7	3.0	3.6	1.7	7.3

ELECTRioCAL CHARACTERioSTioCS:

Serie MTRR103
Numero parte	ionductance	Frequenza di prova	RDC (W)	ioDC (A)
	(μH)	(KHz)	(massimo)	(massimo)
MTRR103 - 0R8N	0.8	100	0.006	11.2
MTRR103 - 1R5N	1.5	100	0.011	8.0
MTRR103 - 2R2N	2.2	100	0.017	6.7
MTRR103 - 3R3N	3.3	100	0.021	5.56
MTRR103 - 4R7N	4.7	100	0.030	4.65
MTRR103 - 6R8N	6.8	100	0.035	3.84
MTRR103 - 8R2M	8.2	100	0.050	3.54
MTRR103 - 100M	10	100	0.059	3.18
MTRR103 - 150M	15	100	0.091	2.60
MTRR103 - 220M	22	100	0.143	2.16
MTRR103 - 330M	33	100	0.202	1.74
MTRR103 - 470M	47	100	0.299	1.43
MTRR103 - 560M	56	100	0.325	1.36
MTRR103 - 680M	68	100	0.429	1.22
MTRR103 - 820M	82	100	0.494	1.14
MTRR103 - 101M	100	100	0.683	1.02
MTRR103 - 121M	120	100	0.754	0.89
MTRR103 - 151M	150	100	0.871	0.84

Serie MTRR104

Serie MTRR105
