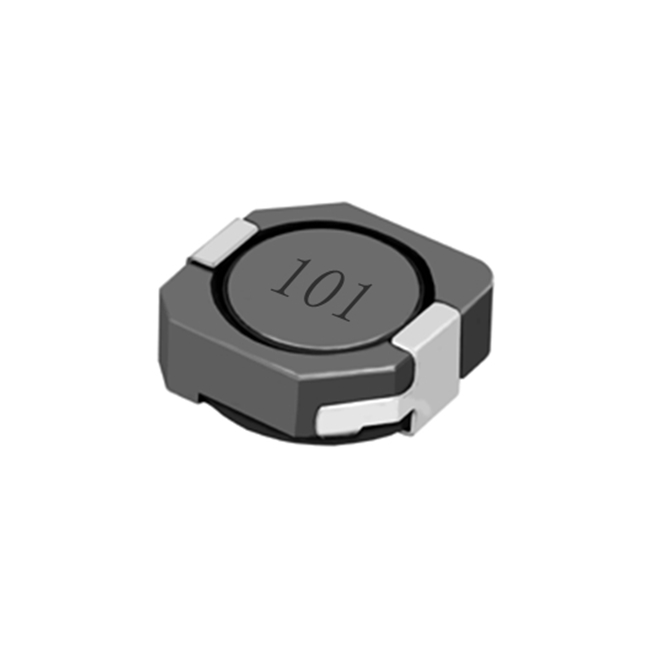

MTRR 시리즈 자기 코어 인덕터

모델: MTRR103, MTRR104, MTRR105

특징: • 컴팩트하고 로우 프로파일. • 자기 차폐 낮은 DC 저항 고전류 정격. 응용 분야: • 휴대용 장비, AV 장비, 모바일 컴퓨터, 소형 통신 장비 등을 위한 DC/DC 컨버터.

수량:

제품 설명

MTRR 시리즈 자기 코어 인덕터

특징:

• 콤팩트하고 로우 프로파일.
• 자기 차폐 낮은 DC 저항 고전류 정격.

신청:

• 휴대용 장비, AV 장비, 모바일 컴퓨터, 소형 통신 장비 등을 위한 DC/DC 컨버터.

명세서:

• 작동 온도: -30℃ ~ +80℃
• 작동 주파수: 최대 1M시간z
• 인덕턴스 강하=통상 35%. 나DC에서
• 20℃에서의 전기적 사양

smt 인덕터, smd 전력 인덕터, 비차폐 smd 전력 인덕터, smd 인덕터, 인덕터 시리즈, 초크 인덕터
, 인덕터 코어

모양과 치수:

단위: 밀리미터

유형	L 범위(μ시간)	최대	최대 B	C 최대	디맥스	이자형	에프	G	시간	나
유형	L 범위(μ시간)	최대	최대 B	C 최대	디맥스	이자형	에프	G	시간	나
MTRR52	2.5 ~ 100	6.2	6.3	3.0	8.2	4.7	2.0	2.1	1.0	4.6
MTRR103	10.0 ~ 150	10.3	10.4	3.0	13.5	7.7	3.0	3.6	1.7	7.3
MTRR104	1.3 ~ 330	10.3	10.4	4.0	13.5	7.7	3.0	3.6	1.7	7.3
MTRR105	0.8 ~ 1000	10.3	10.4	5.0	13.5	7.7	3.0	3.6	1.7	7.3

이자형L이자형CTR나CAL C시간ARACT이자형R나ST나CS:

MTRR103 시리즈
부품 번호	나nductance	Test 에프req.	DCR(승)	나DC (A)
	(μ시간)	(K시간z)	(최대)	(최대)
MTRR103 - 0R8N	0.8	100	0.006	11.2
MTRR103 - 1R5N	1.5	100	0.011	8.0
MTRR103 - 2R2N	2.2	100	0.017	6.7
MTRR103 - 3R3N	3.3	100	0.021	5.56
MTRR103 - 4R7N	4.7	100	0.030	4.65
MTRR103 - 6R8N	6.8	100	0.035	3.84
MTRR103 - 8R2M	8.2	100	0.050	3.54
MTRR103 - 100M	10	100	0.059	3.18
MTRR103 - 150M	15	100	0.091	2.60
MTRR103 - 220M	22	100	0.143	2.16
MTRR103 - 330M	33	100	0.202	1.74
MTRR103 - 470M	47	100	0.299	1.43
MTRR103 - 560M	56	100	0.325	1.36
MTRR103 - 680M	68	100	0.429	1.22
MTRR103 - 820M	82	100	0.494	1.14
MTRR103 - 101M	100	100	0.683	1.02
MTRR103 - 121M	120	100	0.754	0.89
MTRR103 - 151M	150	100	0.871	0.84

MTRR104 시리즈

MTRR105 시리즈
