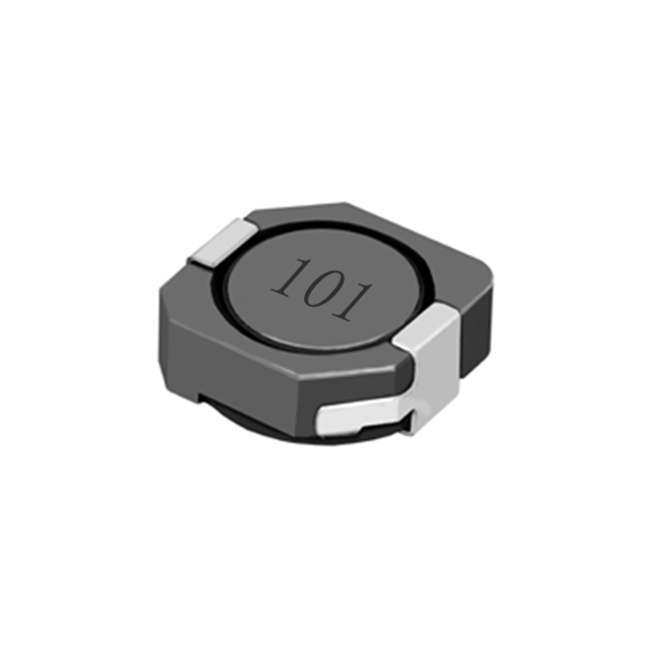

Indutor de núcleo magnético da série MTRR
CARACTERÍSTICAS:
CARACTERÍSTICAS:
• Compacto e de baixo perfil.
• Classificação de alta corrente de baixa resistência CC blindada magnética.
• Classificação de alta corrente de baixa resistência CC blindada magnética.
FORMULÁRIOS:
• Conversores DC/DC para equipamentos portáteis, equipamentos AV, computadores móveis, equipamentos de comunicação de pequeno porte, etc.
ESPECIFICAÇÕES:
• Temperatura operacional: -30℃ a +80℃
• Frequência operacional: até 1MHz
• Queda de Indutância=35% tip. no IDC
• Especificações elétricas a 20℃
indutores smt, indutores de potência smd, indutores de potência smd não blindados, indutores smd, série de indutores, indutores de estrangulamento
, núcleo indutor
• Frequência operacional: até 1MHz
• Queda de Indutância=35% tip. no IDC
• Especificações elétricas a 20℃
indutores smt, indutores de potência smd, indutores de potência smd não blindados, indutores smd, série de indutores, indutores de estrangulamento
, núcleo indutor
FORMA E DIMENSÕES:
Unidade: mm
| TIPO | Faixa L (μH) | um máximo | B máx | C max | D max | E | F | G | H | EU |
| MTRR52 | 2,5 ~ 100 | 6.2 | 6.3 | 3.0 | 8.2 | 4.7 | 2.0 | 2.1 | 1.0 | 4.6 |
| MTRR103 | 10,0 ~ 150 | 10.3 | 10.4 | 3.0 | 13.5 | 7.7 | 3.0 | 3.6 | 1.7 | 7.3 |
| MTRR104 | 1,3 ~ 330 | 10.3 | 10.4 | 4.0 | 13.5 | 7.7 | 3.0 | 3.6 | 1.7 | 7.3 |
| MTRR105 | 0,8 ~ 1000 | 10.3 | 10.4 | 5.0 | 13.5 | 7.7 | 3.0 | 3.6 | 1.7 | 7.3 |
CARACTERÍSTICAS ELÉTRICAS:
| Série MTRR103 | ||||
| Número da peça | Indutância | Teste Freq. | DCR (C) | CDI (A) |
| (µH) | (KHz) | (max) | (max) | |
| MTRR103 - 0R8N | 0.8 | 100 | 0.006 | 11.2 |
| MTRR103 - 1R5N | 1.5 | 100 | 0.011 | 8.0 |
| MTRR103 - 2R2N | 2.2 | 100 | 0.017 | 6.7 |
| MTRR103 - 3R3N | 3.3 | 100 | 0.021 | 5.56 |
| MTRR103 - 4R7N | 4.7 | 100 | 0.030 | 4.65 |
| MTRR103 - 6R8N | 6.8 | 100 | 0.035 | 3.84 |
| MTRR103 - 8R2M | 8.2 | 100 | 0.050 | 3.54 |
| MTRR103 - 100M | 10 | 100 | 0.059 | 3.18 |
| MTRR103 - 150M | 15 | 100 | 0.091 | 2.60 |
| MTRR103 - 220M | 22 | 100 | 0.143 | 2.16 |
| MTRR103 - 330M | 33 | 100 | 0.202 | 1.74 |
| MTRR103 - 470M | 47 | 100 | 0.299 | 1.43 |
| MTRR103 - 560M | 56 | 100 | 0.325 | 1.36 |
| MTRR103 - 680M | 68 | 100 | 0.429 | 1.22 |
| MTRR103 - 820M | 82 | 100 | 0.494 | 1.14 |
| MTRR103 - 101M | 100 | 100 | 0.683 | 1.02 |
| MTRR103 - 121M | 120 | 100 | 0.754 | 0.89 |
| MTRR103 - 151M | 150 | 100 | 0.871 | 0.84 |
| Série MTRR104 |
| Série MTRR105 |
Entre em contato conosco para obter mais informações sobre indutores smt, indutores de potência smd, indutores de potência smd não blindados, indutores smd, série de indutores, indutores de estrangulamento, núcleo do indutor
* Se você tiver mais necessidades, envie-nos uma pergunta, obrigado!
