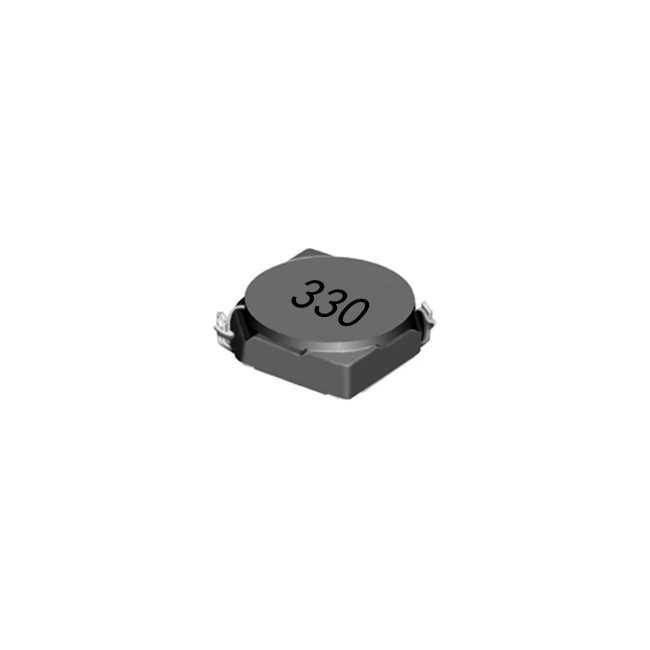

Indutor blindado com núcleo de ferrite da série MTRC

Modelo: MTRC2D09, MTRC2D11, MTRC2D14, MTRC2D18, MTRC3D11, MTRC3D14

CARACTERÍSTICAS: • Compacto e de baixo perfil. • Classificação de alta corrente de baixa resistência CC blindada magnética. APLICAÇÕES: • Conversores DC/DC para equipamentos portáteis (MP3, Mpeg4), equipamentos AV (DVCs, TV LCD, câmeras digitais), computadores móveis (PDAs, Notebook), equipamentos de comunicação de pequeno porte (telefone celular) etc.

Quantidade:

Descrição do Produto

Indutor blindado com núcleo de ferrite da série MTRC

CARACTERÍSTICAS:

• Compacto e de baixo perfil.
• Classificação de alta corrente de baixa resistência CC blindada magnética.

FORMULÁRIOS:

• Conversores DC/DC para equipamentos portáteis (MP3, Mpeg4), equipamentos AV (DVCs, TV LCD, câmeras digitais), computadores móveis (PDAs, Notebook), equipamentos de comunicação de pequeno porte (telefone celular) etc.

ESPECIFICAÇÕES:

• Temperatura operacional: -30℃ a +80℃
• Frequência operacional: até 1MHz
• Queda de Indutância=35% tip. no IDC
• Especificações elétricas a 20℃

indutores smt, indutores de potência smd, indutores de potência smd blindados, indutores smd, cabo blindado multicore, indutor blindado de ferrite, núcleo de ferrite de ímã de ferrite macio toroid, cabo de 6 núcleos blindado

FORMA E DIMENSÕES:

Unidade: mm

TIPO	Faixa L (μH)	um máximo	B máx	C max	D max	E	F	G	H
MTRC2D09	1,2 ~ 10,0	3.2	3.2	1.0	4.5	1.0	1.3	1.3	1.7
MTRC2D11	1,5 ~ 22,0	3.2	3.2	1.2	4.5	1.0	1.3	1.3	1.7
MTRC2D14	0,21 ~ 12,0	3.2	3.2	1.55	4.5	1.0	1.3	1.3	1.7
MTRC2D18	1,7 ~ 15,0	3.2	3.2	2.0	4.5	1.0	1.3	1.3	1.7
MTRC3D11	2,7 ~ 39,0	4.0	4.0	1.2	5.2	1.1	1.5	1.4	2.4
MTRC3D14	1,2 ~ 22,0	4.0	4.0	1.5	5.2	1.1	1.5	1.4	2.4
MTRC3D16	1,5 ~ 33,0	4.0	4.0	1.8	5.2	1.1	1.5	1.4	2.4
MTRC3D28	2,2 ~ 47,0	4.0	4.0	3.0	5.2	1.1	1.5	1.4	2.4

CARACTERÍSTICAS ELÉTRICAS:

Série MTRC2D09
Número da peça	Indutância	Teste Freq.	DCR (C)	CDI (A)
	(µH)	(KHz)	(max)	(max)
MTRC2D09 - 1R2N	1.2	100	0.098	0.80
MTRC2D09 - 1R5N	1.5	100	0.11	0.73
MTRC2D09 - 1R8N	1.8	100	0.132	0.65
MTRC2D09 - 2R2N	2.2	100	0.144	0.60
MTRC2D09 - 2R5N	2.5	100	0.15	0.53
MTRC2D09 - 3R0N	3.0	100	0.194	0.47
MTRC2D09 - 3R9N	3.9	100	0.225	0.45
MTRC2D09 - 4R7N	4.7	100	0.288	0.41
MTRC2D09 - 5R6N	5.6	100	0.325	0.37
MTRC2D09 - 6R8N	6.8	100	0.425	0.33
MTRC2D09 - 8R2N	8.2	100	0.475	0.30
MTRC2D09 - 100N	10	100	0.538	0.28

Série MTRC2D11

Série MTRC2D14

Série MTRC2D18

Série MTRC3D11

Série MTRC3D14

Série MTRC3D16

Série MTRC3D28
