Inductor blindado con núcleo de ferrita serie MTRC

Modelo: MTRC2D09, MTRC2D11, MTRC2D14, MTRC2D18, MTRC3D11, MTRC3D14

CARACTERÍSTICAS: • Compacto y de bajo perfil. • Clasificación de corriente alta de baja resistencia de CC con blindaje magnético. APLICACIONES: • Convertidores CC/CC para equipos portátiles (MP3, Mpeg4), equipos AV (DVC, TV LCD, cámaras digitales), ordenadores móviles (PDA, portátiles), equipos de comunicación de pequeño tamaño (teléfono móvil), etc.

Cantidad:

Descripción del producto

Inductor blindado con núcleo de ferrita serie MTRC

CARACTERÍSTICAS:

• Compacto y de bajo perfil.
• Clasificación de corriente alta de baja resistencia de CC con blindaje magnético.

APLICACIONES:

• Convertidores CC/CC para equipos portátiles (MP3, Mpeg4), equipos AV (DVC, TV LCD, cámaras digitales), ordenadores móviles (PDA, portátiles), equipos de comunicación de pequeño tamaño (teléfono móvil), etc.

ESPECIFICACIONES:

• Temperatura de funcionamiento: -30 ℃ a +80 ℃
• Frecuencia de funcionamiento: hasta 1 MHz
• Caída de inductancia = 35% típ. en IDC
• Especificaciones eléctricas a 20 ℃

inductores smt, inductores de potencia smd, inductores de potencia smd blindados, inductores smd, cable blindado multinúcleo, inductor blindado de ferrita, núcleo de ferrita magnética de ferrita blanda de ferrita toroidal, cable blindado de 6 núcleos

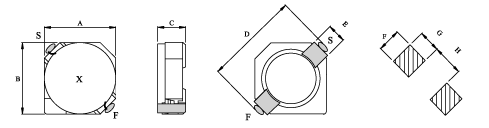

FORMA Y DIMENSIONES:

Unidad: milímetro

TIPO	Rango L (μH)	un máximo	B máx.	C máx.	D máx.	mi	F	GRAMO	H
MTRC2D09	1,2 ~ 10,0	3.2	3.2	1.0	4.5	1.0	1.3	1.3	1.7
MTRC2D11	1,5 ~ 22,0	3.2	3.2	1.2	4.5	1.0	1.3	1.3	1.7
MTRC2D14	0,21 ~ 12,0	3.2	3.2	1.55	4.5	1.0	1.3	1.3	1.7
MTRC2D18	1,7 ~ 15,0	3.2	3.2	2.0	4.5	1.0	1.3	1.3	1.7
MTRC3D11	2,7 ~ 39,0	4.0	4.0	1.2	5.2	1.1	1.5	1.4	2.4
MTRC3D14	1,2 ~ 22,0	4.0	4.0	1.5	5.2	1.1	1.5	1.4	2.4
MTRC3D16	1,5 ~ 33,0	4.0	4.0	1.8	5.2	1.1	1.5	1.4	2.4
MTRC3D28	2,2 ~ 47,0	4.0	4.0	3.0	5.2	1.1	1.5	1.4	2.4

CARACTERÍSTICAS ELECTRICAS:

Serie MTRC2D09
Número de parte	Inductancia	Frecuencia de prueba	RCD (W)	CDI (A)
	(μH)	(kHz)	(máximo)	(máximo)
MTRC2D09 - 1R2N	1.2	100	0.098	0.80
MTRC2D09 - 1R5N	1.5	100	0.11	0.73
MTRC2D09 - 1R8N	1.8	100	0.132	0.65
MTRC2D09 - 2R2N	2.2	100	0.144	0.60
MTRC2D09 - 2R5N	2.5	100	0.15	0.53
MTRC2D09 - 3R0N	3.0	100	0.194	0.47
MTRC2D09 - 3R9N	3.9	100	0.225	0.45
MTRC2D09 - 4R7N	4.7	100	0.288	0.41
MTRC2D09 - 5R6N	5.6	100	0.325	0.37
MTRC2D09 - 6R8N	6.8	100	0.425	0.33
MTRC2D09 - 8R2N	8.2	100	0.475	0.30
MTRC2D09 - 100N	10	100	0.538	0.28

Serie MTRC2D11

Serie MTRC2D14

Serie MTRC2D18

Serie MTRC3D11

Serie MTRC3D14

Serie MTRC3D16

Serie MTRC3D28

Póngase en contacto con nosotros para obtener más información sobre inductores smt, inductores de potencia smd, inductores de potencia smd blindados, inductores smd, cable blindado multinúcleo, inductor blindado de ferrita, núcleo de ferrita magnética de ferrita blanda de ferrita toroidal, cable blindado de 6 núcleos

* Si tiene más necesidades, envíenos una consulta, ¡gracias!
