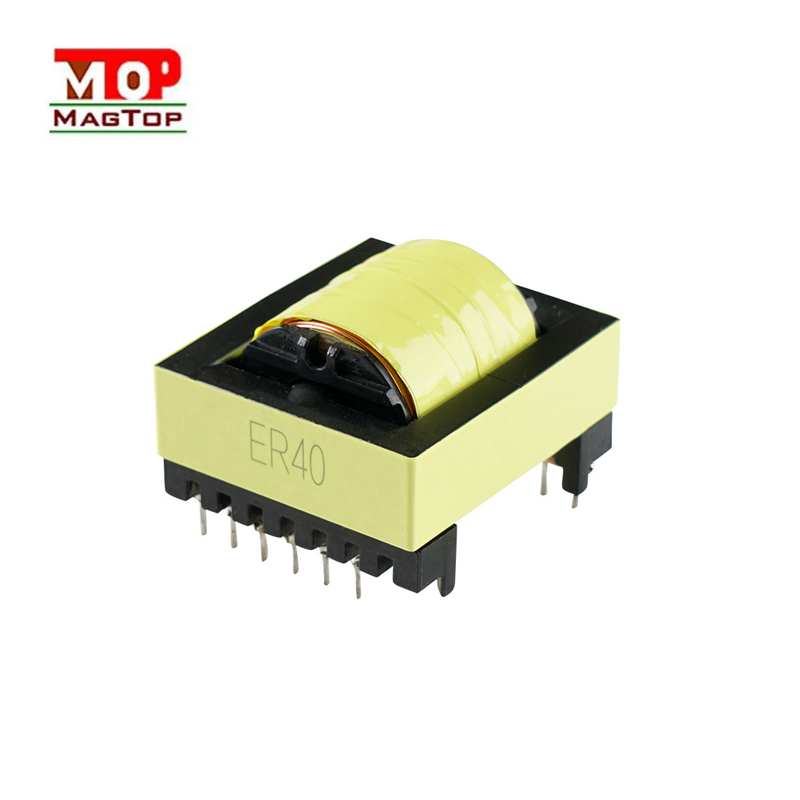

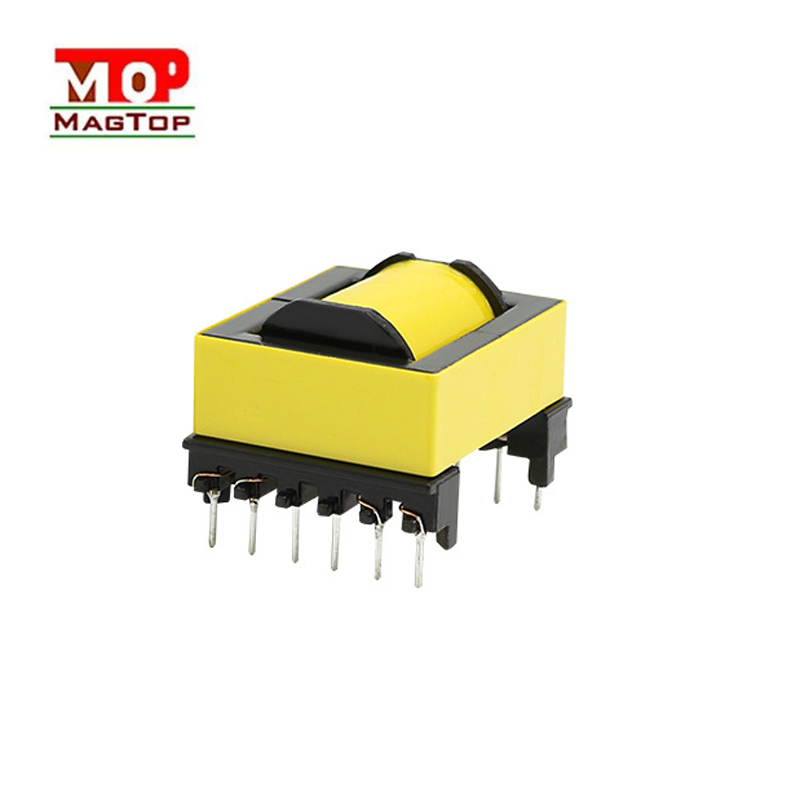

O transformador de alta frequência é um transformador de potência com frequência operacional superior à frequência média (10kHz). É usado principalmente comotransformador de fonte de alimentação de comutação de alta frequênciaem fontes de alimentação chaveadas de alta frequência. Também é usado como inversor de alta frequência em fontes de alimentação com inversor de alta frequência e máquinas de soldagem com inversor de alta frequência.Transformador. De acordo com a frequência de trabalho, pode ser dividido em vários graus: 10kHz-50kHz, 50kHz-100kHz, 100kHz~500kHz, 500kHz~1MHz e acima de 10MHz.
Um dos pontos-chave do processo de fabricação detransformadores de alta frequênciaEnrolamento
A Determine os parâmetros de BOBBIN
B Todos os enrolamentos devem ser planos e não sobrepostos.
C O enrolamento de grupo único pode ser feito com fio de cor única. O enrolamento de grupo duplo deve ser dividido em fios bicolores ou fios abertos mergulhados em estanho para evitar erros de enrolamento.
D. A linha de cruzamento deve ser isolada com fita adesiva
1. Espalhe completa e uniformemente
2. A fiação densamente enrolada é uniforme e apertada
3. Mantenha distância de segurança suficiente A, B entre ambos os lados da bobina e a borda da ranhura do enrolamento
4. O comprimento do invólucro deve ser suficiente, com uma extremidade estendendo-se para dentro da fita de segurança da bobina e a outra extremidade estendendo-se para fora da borda superior da BOBINA, mas não perto do PIN.
A Determine os parâmetros de BOBBIN
B Todos os enrolamentos devem ser planos e não sobrepostos.
C O enrolamento de grupo único pode ser feito com fio de cor única. O enrolamento de grupo duplo deve ser dividido em fios bicolores ou fios abertos mergulhados em estanho para evitar erros de enrolamento.
D. A linha de cruzamento deve ser isolada com fita adesiva
1. Espalhe completa e uniformemente
2. A fiação densamente enrolada é uniforme e apertada
3. Mantenha distância de segurança suficiente A, B entre ambos os lados da bobina e a borda da ranhura do enrolamento
4. O comprimento do invólucro deve ser suficiente, com uma extremidade estendendo-se para dentro da fita de segurança da bobina e a outra extremidade estendendo-se para fora da borda superior da BOBINA, mas não perto do PIN.
5. A fita mais externa é cortada na superfície de montagem do núcleo e a área de corte deve ser coberta pelo núcleo.
6. A borda da fita deve estar nivelada com a ranhura de enrolamento e a fita não deve estar distorcida, dobrada ou danificada.
7. A fita deve ser aplicada sob o fio de ligação para mantê-lo isolado da bobina subjacente.
6. A borda da fita deve estar nivelada com a ranhura de enrolamento e a fita não deve estar distorcida, dobrada ou danificada.
7. A fita deve ser aplicada sob o fio de ligação para mantê-lo isolado da bobina subjacente.
O segundo ponto chave do processo de fabricação detransformador de alta frequênciafio emaranhado
UMA BOBINA vertical
Fio grosso: 0,8φ ou mais, 1 volta de fio Fio fino: 0,2-0,8φ, 1,5 voltas de fio Fio ultrafino: 0,2φ ou menos, 2-3 voltas de fio
O princípio do método de enrolamento da BOBINA vertical: a linha de enrolamento deve ser pressionada o máximo possível para o fundo, de modo a não ultrapassar o ponto convexo.
B.BOBINA Horizontal: Enrole cerca de 2-3 vezes. Não pressione o enrolamento para baixo para evitar queimar a BOBINA durante a soldagem. Use este método somente se houver uma restrição de largura e as especificações forem rigorosas. Pressione o fio enrolado na parte inferior e depois solde, depois corte o PIN. para reduzir a largura de todo o transformador.
C Método de enrolamento horizontal (horizontal) da BOBINA: Enrole cerca de 2-3 voltas de maneira solta, não pressione até o fundo para evitar queimar a BOBINA durante a soldagem.
UMA BOBINA vertical
Fio grosso: 0,8φ ou mais, 1 volta de fio Fio fino: 0,2-0,8φ, 1,5 voltas de fio Fio ultrafino: 0,2φ ou menos, 2-3 voltas de fio
O princípio do método de enrolamento da BOBINA vertical: a linha de enrolamento deve ser pressionada o máximo possível para o fundo, de modo a não ultrapassar o ponto convexo.
B.BOBINA Horizontal: Enrole cerca de 2-3 vezes. Não pressione o enrolamento para baixo para evitar queimar a BOBINA durante a soldagem. Use este método somente se houver uma restrição de largura e as especificações forem rigorosas. Pressione o fio enrolado na parte inferior e depois solde, depois corte o PIN. para reduzir a largura de todo o transformador.
C Método de enrolamento horizontal (horizontal) da BOBINA: Enrole cerca de 2-3 voltas de maneira solta, não pressione até o fundo para evitar queimar a BOBINA durante a soldagem.
Nota: Se o produto tiver limite de largura e as especificações forem rígidas, é um caso especial quando a parte do enrolamento deve ser cortada. Neste caso, o enrolamento deve ser pressionado o máximo possível.
