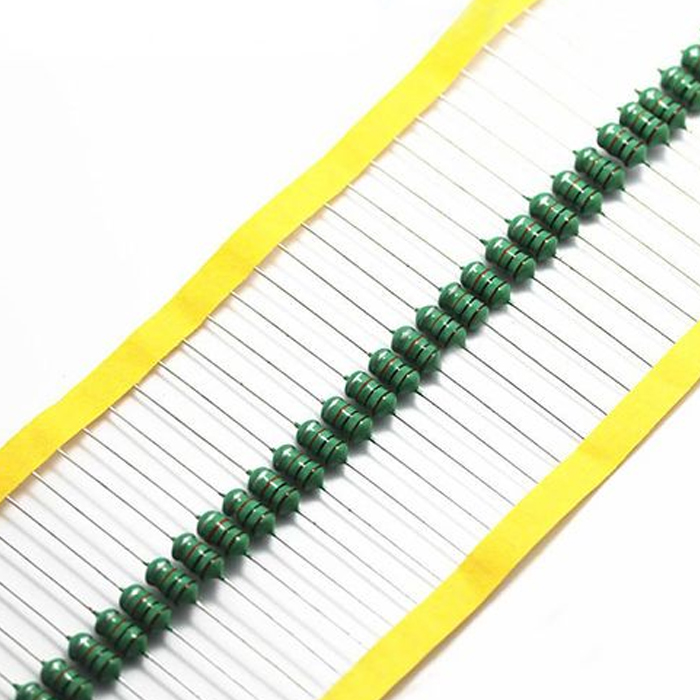

Inductores de potencia radiales DIP DR0608

Inductores de potencia radiales DIP DR0608

Modelo: LGA0204, LGA0307, LGA0410, LGA0510

La serie NDR es una gama de inductores de uso general adecuada para aplicaciones de corriente baja a media. Su tamaño reducido los hace ideales para aplicaciones de alta densidad en las que un inductor de chip no cubrirá los requisitos de potencia. CARACTERÍSTICAS: * Núcleo de ferrita con tubo termorretráctil. * Alta corriente nominal para circuitos de alta corriente. * Alta fiabilidad. * RoHS. APLICACIONES: • Fuentes de alimentación conmutadas • Filtrado de ruido • Convertidores de CC a CC • Electrodomésticos electrónicos • Zumbadores y sistemas de alarma • Equipos de televisión y audio

Cantidad:

Descripción del producto

Inductores de potencia radiales DIP DR0608

CARACTERISTICAS:

* Núcleo de ferrita con tubo termorretráctil.
* Alta corriente nominal para circuitos de alta corriente.
* Alta fiabilidad.
* RoHS.

APLICACIONES:

• Fuentes de alimentación conmutadas
• Filtrado de ruido
• Convertidores de CC a CC
• Electrodomésticos electrónicos
• Zumbadores y Sistemas de Alarma
• Equipos de Televisión y Audio

ESPECIFICACIONES GENERALES:

* Temperatura de funcionamiento: -20 °C a +105 °C.
* Temperatura de almacenamiento: -20 °C a +105 °C.
* Especificaciones eléctricas a 25 °C.
* Tolerancia: K: ±10% , M: ±20%.

FORMA Y DIMENSIONES:

Unidad: milímetro

ESCRIBE	Rango L (μH)	A (máx.)	B (máx.)	C (Típico)	D	E (ref.)
NDR0406	1,0 ~ 820	5.5	8.0	15.0	2,0 ±0,5	0.50
NDR0507	1,0 ~ 2700	6.5	9.0	15.0	2,5 ±0,5	0.60
NDR0608	1,0 ~ 47000	7.5	10.0	15.0	3,0 ±0,5	0.60
NDR0810	3,3 ~ 2700	9.5	13.0	15.0	5,0 ±0,5	0.60
NDR0912	3,3 ~ 1500	10.5	15.0	15.0	5,0 ±0,5	0.60
NDR1016	3,3 ~ 1000	12.0	19.0	15.0	5,0 ±0,5	0.60
NDR1215	10,0 ~ 1000	14.0	18.0	15.0	7,5 ±1,0	0.80

CARACTERÍSTICAS ELECTRICAS:

Serie NDR0608
Número de parte	Inductancia	Factor Q	RCD (Ω)	CDI (A)	SRF (MHz)
	(μH)	mín.	máx.	máx.	Árbitro
NDR0608-1R0M	1.0	15	8,6 m	6.2	188
NDR0608-1R2M	1.2	15	10,0 m	5.2	172
NDR0608-1R5M	1.5	15	13,2 m	4.8	145
NDR0608-2R2M	2.2	15	14,7 m	4.1	115
NDR0608-2R7M	2.7	15	16,5 m	3.8	98
NDR0608-3R3M	3.3	15	18,5 m	3.5	78
NDR0608-3R9M	3.9	15	20,0 m	3.2	60
NDR0608-4R7M	4.7	15	21,7 m	2.9	47
NDR0608-5R6M	5.6	15	25,0 m	2.5	32
NDR0608-6R8M	6.8	15	32,2 m	2.3	30
NDR0608-8R2M	8.2	15	37,7 m	2.1	26
NDR0608-100K	10	50	40,7 m	2.0	25
NDR0608-120K	12	50	46,0 m	1.7	23
NDR0608-150K	15	50	53,0 m	1.6	20
NDR0608-180K	18	40	58,2 m	1.4	18
NDR0608-220K	22	40	66,7 m	1.3	17
NDR0608-270K	27	40	77,0 m	1.2	15
NDR0608-330K	33	40	0.10	1.0	13
NDR0608-390K	39	35	0.11	0.96	12
NDR0608-470K	47	35	0.14	0.88	11
NDR0608-560K	56	35	0.16	0.80	9.6
NDR0608-680K	68	30	0.20	0.77	8.5
NDR0608-820K	82	30	0.23	0.70	7.7
NDR0608-101K	100	20	0.26	0.64	7.1
NDR0608-121K	120	20	0.30	0.58	6.6
NDR0608-151K	150	20	0.38	0.53	6.0
NDR0608-181K	180	20	0.48	0.48	5.4
NDR0608-221K	220	20	0.60	0.43	4.8
NDR0608-271K	270	25	0.76	0.39	4.0
NDR0608-331K	330	25	0.88	0.35	3.7
NDR0608-391K	390	25	1.1	0.33	3.4
NDR0608-471K	470	20	1.2	0.3	3.2
NDR0608-561K	560	20	1.4	0.27	3.0
NDR0608-681K	680	20	1.8	0.24	2.6
NDR0608-821K	820	20	2.0	0.22	2.3
NDR0608-102K	1000	55	2.5	0.20	2.1
NDR0608-122K	1200	65	3.0	0.18	1.9
NDR0608-152K	1500	60	3.1	0.17	1.7
NDR0608-182K	1800	65	4.5	0.15	1.6
NDR0608-222K	2200	60	6.0	0.14	1.5
NDR0608-272K	2700	65	6.5	0.12	1.3
NDR0608-332K	3300	70	8.4	0.11	1.2
NDR0608-392K	3900	90	11	0.10	1.1
NDR0608-472K	4700	80	13	95m	1.0
NDR0608-562K	5600	80	15	85m	0.87
NDR0608-682K	6800	80	17	80m	0.82
NDR0608-822K	8200	85	23	70m	0.77
NDR0608-103K	10000	85	30	60m	0.60
NDR0608-123K	12000	85	33	55m	0.57
NDR0608-153K	15000	85	39	50m	0.53
NDR0608-183K	18000	85	53	45m	0.47
NDR0608-223K	22000	85	61	40m	0.44
NDR0608-273K	27000	85	82	35m	0.36
NDR0608-333K	33000	85	93	30m	0.33
NDR0608-393K	39000	85	105	25m	0.32
NDR0608-473K	47000	85	120	20m	0.30
