DR0608ラジアルDIPパワーインダクタ

モデル: LGA0204, LGA0307, LGA0410, LGA0510

NDRシリーズは、低電流から中電流のアプリケーションに適した汎用インダクタです。フットプリントが小さいため、チップインダクタが電力要件に対応できない高密度アプリケーションに最適です。特徴：*熱収縮チューブ付きのフェライトコア。 *大電流回路の高定格電流。 * 高信頼性。 * RoHS対応。アプリケーション：•スイッチング電源•ノイズフィルタリング•DC-DCコンバーター•電子家電•ブザーおよび警報システム•テレビおよびオーディオ機器

数量:

商品説明

DR0608ラジアルDIPパワーインダクタ

特徴：

*熱収縮チューブ付きのフェライトコア。
*大電流回路の高定格電流。
* 高信頼性。
* RoHS対応。

アプリケーション：

•スイッチング電源
•ノイズフィルタリング
•DC-DCコンバーター
•電子家庭用電化製品
•ブザーと警報システム
•テレビおよびオーディオ機器

一般仕様：

*動作温度：-20°Cから+105°C。
*保管温度：-20°Cから+105°C。
*25°Cでの電気的仕様。
*許容差：K：±10％、M：±20％。

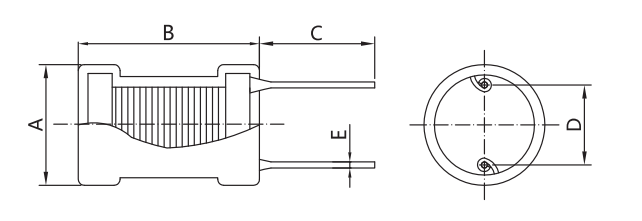

形状と寸法：

単位：mm

タイプ	L範囲（μH）	A（最大）	B（最大）	C（標準）	D	E（参照）
NDR0406	1.0〜820	5.5	8.0	15.0	2.0±0.5	0.50
NDR0507	1.0〜2700	6.5	9.0	15.0	2.5±0.5	0.60
NDR0608	1.0〜47000	7.5	10.0	15.0	3.0±0.5	0.60
NDR0810	3.3〜2700	9.5	13.0	15.0	5.0±0.5	0.60
NDR0912	3.3〜1500	10.5	15.0	15.0	5.0±0.5	0.60
NDR1016	3.3〜1000	12.0	19.0	15.0	5.0±0.5	0.60
NDR1215	10.0〜1000	14.0	18.0	15.0	7.5±1.0	0.80

電気的特性：

NDR0608シリーズ
部品番号	インダクタンス	Qファクター	DCR（Ω)	IDC（A）	SRF（MHz）
	（μH）	最小	最大。	最大。	参照
NDR0608-1R0M	1.0	15	8.6m	6.2	188
NDR0608-1R2M	1.2	15	10.0m	5.2	172
NDR0608-1R5M	1.5	15	13.2m	4.8	145
NDR0608-2R2M	2.2	15	14.7m	4.1	115
NDR0608-2R7M	2.7	15	16.5m	3.8	98
NDR0608-3R3M	3.3	15	18.5m	3.5	78
NDR0608-3R9M	3.9	15	20.0m	3.2	60
NDR0608-4R7M	4.7	15	21.7m	2.9	47
NDR0608-5R6M	5.6	15	25.0m	2.5	32
NDR0608-6R8M	6.8	15	32.2m	2.3	30
NDR0608-8R2M	8.2	15	37.7m	2.1	26
NDR0608-100K	10	50	40.7m	2.0	25
NDR0608-120K	12	50	46.0m	1.7	23
NDR0608-150K	15	50	53.0m	1.6	20
NDR0608-180K	18	40	58.2m	1.4	18
NDR0608-220K	22	40	66.7m	1.3	17
NDR0608-270K	27	40	77.0m	1.2	15
NDR0608-330K	33	40	0.10	1.0	13
NDR0608-390K	39	35	0.11	0.96	12
NDR0608-470K	47	35	0.14	0.88	11
NDR0608-560K	56	35	0.16	0.80	9.6
NDR0608-680K	68	30	0.20	0.77	8.5
NDR0608-820K	82	30	0.23	0.70	7.7
NDR0608-101K	100	20	0.26	0.64	7.1
NDR0608-121K	120	20	0.30	0.58	6.6
NDR0608-151K	150	20	0.38	0.53	6.0
NDR0608-181K	180	20	0.48	0.48	5.4
NDR0608-221K	220	20	0.60	0.43	4.8
NDR0608-271K	270	25	0.76	0.39	4.0
NDR0608-331K	330	25	0.88	0.35	3.7
NDR0608-391K	390	25	1.1	0.33	3.4
NDR0608-471K	470	20	1.2	0.3	3.2
NDR0608-561K	560	20	1.4	0.27	3.0
NDR0608-681K	680	20	1.8	0.24	2.6
NDR0608-821K	820	20	2.0	0.22	2.3
NDR0608-102K	1000	55	2.5	0.20	2.1
NDR0608-122K	1200	65	3.0	0.18	1.9
NDR0608-152K	1500	60	3.1	0.17	1.7
NDR0608-182K	1800	65	4.5	0.15	1.6
NDR0608-222K	2200	60	6.0	0.14	1.5
NDR0608-272K	2700	65	6.5	0.12	1.3
NDR0608-332K	3300	70	8.4	0.11	1.2
NDR0608-392K	3900	90	11	0.10	1.1
NDR0608-472K	4700	80	13	95メートル	1.0
NDR0608-562K	5600	80	15	85メートル	0.87
NDR0608-682K	6800	80	17	80メートル	0.82
NDR0608-822K	8200	85	23	70m	0.77
NDR0608-103K	10000	85	30	60メートル	0.60
NDR0608-123K	12000	85	33	55メートル	0.57
NDR0608-153K	15000	85	39	50メートル	0.53
NDR0608-183K	18000	85	53	45メートル	0.47
NDR0608-223K	22000	85	61	40m	0.44
NDR0608-273K	27000	85	82	35メートル	0.36
NDR0608-333K	33000	85	93	30m	0.33
NDR0608-393K	39000	85	105	25m	0.32
NDR0608-473K	47000	85	120	20m	0.30
