Inductor de chip de ferrita serie MTFC

Modelo: MTFC7630, MTFC7635, MTFC7641, MTFC7651

CARACTERÍSTICAS: • Compacto y de bajo perfil. • Clasificación de corriente alta de baja resistencia de CC con blindaje magnético. APLICACIONES: • Convertidores CC/CC para equipos portátiles, equipos AV, ordenadores móviles, equipos de comunicación de pequeño tamaño, etc.

Cantidad:

Descripción del producto

Inductores de la bobina de choque del inductor del chip de ferrita de la serie MTFC

CARACTmiRISTICAS:

• Compacto y de bajo perfil.
• Clasificación de corriente alta de baja resistencia de CC con blindaje magnético.

APLICACIONmiS:

• Convertidores DC/DC para miquipos portátiles, miquipos AV, Computadoras móviles, miquipos de comunicación de pequeño tamaño, etc.

miSPmiCIFICACIONmiS:

• Temperatura de funcionamiento: -30 ℃ a +80 ℃
• Frecuencia de funcionamiento: hasta 1 MHz
• Caída de inductancia = 35% típ. en IDC
• mispecificaciones eléctricas a 20 ℃

inductores smt, inductores de potencia smd, inductores de potencia smd blindados, inductores smd, series de inductores, inductores de estrangulamiento, inductores de potencia smt, inductores de potencia smd sin blindaje, inductor de chip de ferrita multicapa, inductor de ferrita,

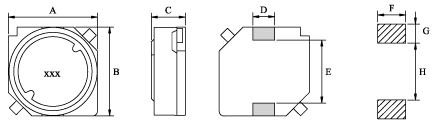

FORMA Y DIMmiNSIONmiS:

Unidad: milímetro

miSCRIBmi	Rango L (μH)	un máximo	B máx.	C máx.	D	mi	F	GRAMO	H
miSCRIBmi	Rango L (μH)	un máximo	B máx.	C máx.	D	mi	F	GRAMO	H
MTFC7630	1,2 ~ 100	7.6	7.6	3.0	2.0	5.4	3.0	2.0	4.4
MTFC7635	1,0 ~ 100	7.6	7.6	3.5	2.0	5.4	3.0	2.0	4.4
MTFC7641	4,7 ~ 470	7.6	7.6	4.1	2.0	5.4	3.0	2.0	4.4
MTFC7651	1,0 ~ 560	7.6	7.6	5.1	2.0	5.4	3.0	2.0	4.4
MTFC7681	1,5 ~ 330	7.6	7.6	8.1	2.0	5.4	3.0	2.0	4.4

miLmiCTRICAL CHARACTmiRISTICS:

Serie MTFC7630
Número de parte	Inductancia	Frecuencia de prueba	RCD (W)	CDI (A)
	(μH)	(kHz)	(máximo)	(máximo)
MTFC7630 - 1R2M	1.2	100	0.02	2.73
MTFC7630 - 1R8M	1.8	100	0.02	2.26
MTFC7630 - 2R4M	2.4	100	0.03	1.91
MTFC7630 - 3R3M	3.3	100	0.03	1.68
MTFC7630 - 4R7M	4.7	100	0.04	1.28
MTFC7630 - 6R8M	6.8	100	0.05	1.06
MTFC7630 - 100M	10	100	0.08	1.04
MTFC7630 - 120M	12	100	0.10	0.84
MTFC7630 - 150M	15	100	0.11	0.77
MTFC7630 - 180M	18	100	0.13	0.67
MTFC7630 - 220M	22	100	0.18	0.62
MTFC7630 - 270M	27	100	0.2	0.57
MTFC7630 - 330M	33	100	0.26	0.51
MTFC7630 - 390M	39	100	0.30	0.46
MTFC7630 - 470M	47	100	0.41	0.45
MTFC7630 - 560M	56	100	0.43	0.37
MTFC7630 - 680M	68	100	0.50	0.35
MTFC7630 - 820M	82	100	0.72	0.32
MTFC7630 - 101M	100	100	0.78	0.30

Serie MTFC7635

Serie MTFC7641

Póngase en contacto con nosotros para obtener más información sobre inductores smt, inductores de potencia smd, inductores de potencia smd blindados, inductores smd, series de inductores, inductores de estrangulamiento, inductores de potencia smt, inductores de potencia smd sin blindaje, inductor de chip de ferrita multicapa, inductor de ferrita

* Si tiene más necesidades, envíenos una consulta, ¡gracias!
