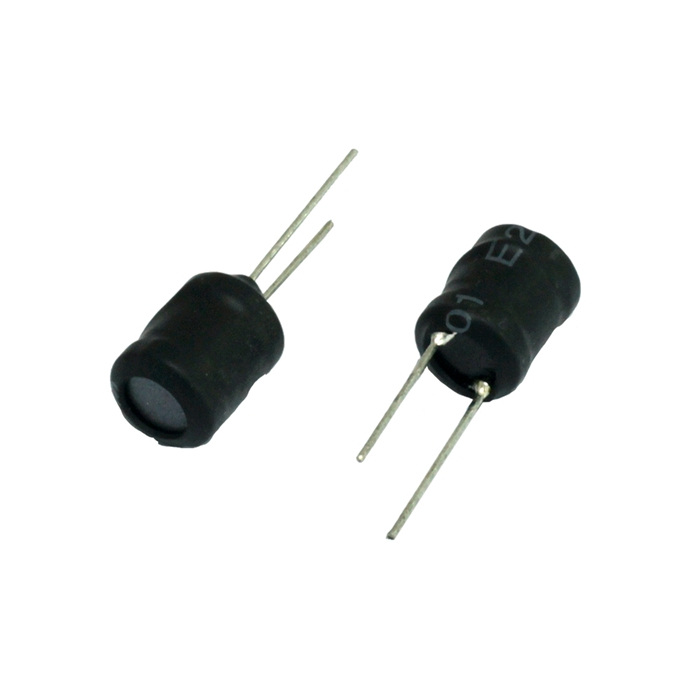

özelleştirilmiş DR0608 Radyal DIP Güç İndüktörleri

özelleştirilmiş DR0608 Radyal DIP Güç İndüktörleri

Model: NDR0608-330K

NDR Serisi, düşük ila orta akım uygulamalarına uygun genel amaçlı bir indüktör serisidir. Küçük kaplama alanları, onları bir çip indüktörün güç gereksinimi ile baş edemediği yüksek yoğunluklu uygulamalar için ideal hale getirir. ÖZELLİKLER: * Isıyla daralan makaronlu ferrit çekirdek. * Yüksek akım devreleri için yüksek anma akımı. * Yüksek güvenilirlik. * RoHS uyumludur. UYGULAMALAR: • Anahtarlamalı Güç Kaynakları • Gürültü Filtreleme • DC'den DC'ye Dönüştürücüler • Elektronik Ev Aletleri • Zil ve Alarm Sistemleri • Televizyon ve Ses Ekipmanları

Miktar:

Ürün Açıklaması

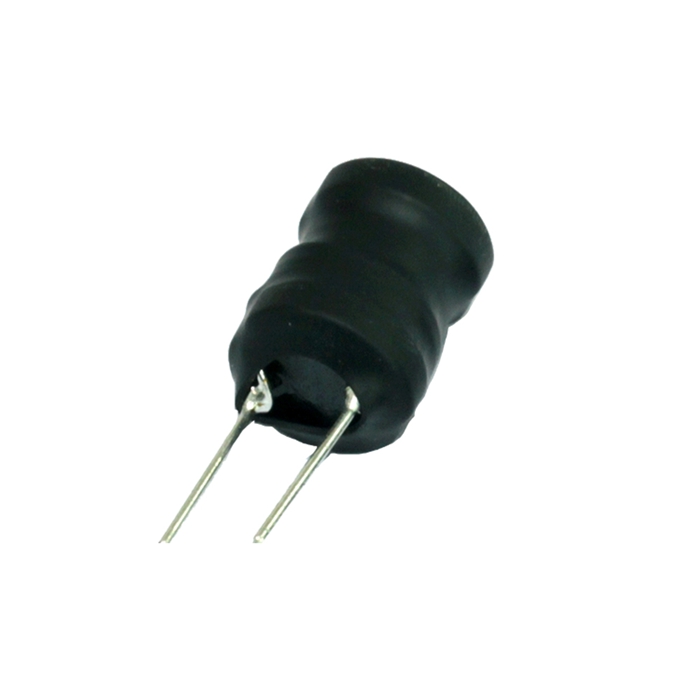

özelleştirilmiş DR0608 Radyal DIP Güç İndüktörleri

ÖZELLİKLER:

* Isıyla daralan makaronlu ferrit çekirdek.
* Yüksek akım devreleri için yüksek anma akımı.
* Yüksek güvenilirlik.
* RoHS uyumludur.

UYGULAMALAR:

• Anahtarlamalı Güç Kaynakları
• Gürültü Filtreleme
• DC'den DC'ye Dönüştürücüler
• Elektronik Ev Aletleri
• Zil ve Alarm Sistemleri
• Televizyon ve Ses Ekipmanı

GENEL ÖZELLİKLER:

* Çalışma sıcaklığı: -20 °C ila +105 °C.
* Depolama Sıcaklığı: -20 °C ila +105 °C.
* 25 °C'de elektriksel özellikler.
* Tolerans: K: ±%10 , M: ±%20.

radyal indüktörler, dip indüktörler, güç indüktörleri, kurşunlu radyal indüktörler, radyal sabit kurşunlu indüktörler

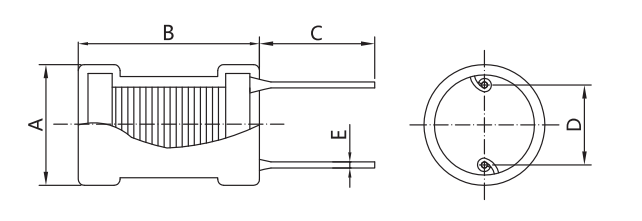

ŞEKİL VE ÖLÇÜLER:

Birim: mm

TİP	L Aralığı (μH)	Bir (Maks)	B (Maks)	C (Tip.)	D	E (Ref.)
NDR0406	1.0 ~ 820	5.5	8.0	15.0	2,0 ±0,5	0.50
NDR0507	1.0 ~ 2700	6.5	9.0	15.0	2,5 ±0,5	0.60
NDR0608	1.0 ~ 47000	7.5	10.0	15.0	3,0 ±0,5	0.60
NDR0810	3.3 ~ 2700	9.5	13.0	15.0	5,0 ±0,5	0.60
NDR0912	3,3 ~ 1500	10.5	15.0	15.0	5,0 ±0,5	0.60
NDR1016	3,3 ~ 1000	12.0	19.0	15.0	5,0 ±0,5	0.60
NDR1215	10.0 ~ 1000	14.0	18.0	15.0	7,5 ±1,0	0.80

ELEKTRİKSEL ÖZELLİKLER:

NDR0608 Serisi
Parça Numarası	İndüktans	Q Faktörü	DCR (Ω)	IDC (A)	SRF (MHz)
	(uH)	dak.	Maks.	Maks.	referans
NDR0608-1R0M	1.0	15	8.6m	6.2	188
NDR0608-1R2M	1.2	15	10.0m	5.2	172
NDR0608-1R5M	1.5	15	13.2m	4.8	145
NDR0608-2R2M	2.2	15	14.7m	4.1	115
NDR0608-2R7M	2.7	15	16.5m	3.8	98
NDR0608-3R3M	3.3	15	18.5m	3.5	78
NDR0608-3R9M	3.9	15	20.0m	3.2	60
NDR0608-4R7M	4.7	15	21.7m	2.9	47
NDR0608-5R6M	5.6	15	25.0m	2.5	32
NDR0608-6R8M	6.8	15	32.2m	2.3	30
NDR0608-8R2M	8.2	15	37.7m	2.1	26
NDR0608-100K	10	50	40.7m	2.0	25
NDR0608-120K	12	50	46.0m	1.7	23
NDR0608-150K	15	50	53.0m	1.6	20
NDR0608-180K	18	40	58.2m	1.4	18
NDR0608-220K	22	40	66.7m	1.3	17
NDR0608-270K	27	40	77.0m	1.2	15
NDR0608-330K	33	40	0.10	1.0	13
NDR0608-390K	39	35	0.11	0.96	12
NDR0608-470K	47	35	0.14	0.88	11
NDR0608-560K	56	35	0.16	0.80	9.6
NDR0608-680K	68	30	0.20	0.77	8.5
NDR0608-820K	82	30	0.23	0.70	7.7
NDR0608-101K	100	20	0.26	0.64	7.1
NDR0608-121K	120	20	0.30	0.58	6.6
NDR0608-151K	150	20	0.38	0.53	6.0
NDR0608-181K	180	20	0.48	0.48	5.4
NDR0608-221K	220	20	0.60	0.43	4.8
NDR0608-271K	270	25	0.76	0.39	4.0
NDR0608-331K	330	25	0.88	0.35	3.7
NDR0608-391K	390	25	1.1	0.33	3.4
NDR0608-471K	470	20	1.2	0.3	3.2
NDR0608-561K	560	20	1.4	0.27	3.0
NDR0608-681K	680	20	1.8	0.24	2.6
NDR0608-821K	820	20	2.0	0.22	2.3
NDR0608-102K	1000	55	2.5	0.20	2.1
NDR0608-122K	1200	65	3.0	0.18	1.9
NDR0608-152K	1500	60	3.1	0.17	1.7
NDR0608-182K	1800	65	4.5	0.15	1.6
NDR0608-222K	2200	60	6.0	0.14	1.5
NDR0608-272K	2700	65	6.5	0.12	1.3
NDR0608-332K	3300	70	8.4	0.11	1.2
NDR0608-392K	3900	90	11	0.10	1.1
NDR0608-472K	4700	80	13	95m	1.0
NDR0608-562K	5600	80	15	85m	0.87
NDR0608-682K	6800	80	17	80m	0.82
NDR0608-822K	8200	85	23	70m	0.77
NDR0608-103K	10000	85	30	60m	0.60
NDR0608-123K	12000	85	33	55m	0.57
NDR0608-153K	15000	85	39	50m	0.53
NDR0608-183K	18000	85	53	45m	0.47
NDR0608-223K	22000	85	61	40m	0.44
NDR0608-273K	27000	85	82	35m	0.36
NDR0608-333K	33000	85	93	30m	0.33
NDR0608-393K	39000	85	105	25m	0.32
NDR0608-473K	47000	85	120	20m	0.30

NDR0810 Serisi

NDR0912 Serisi

NDR1016 Serisi
