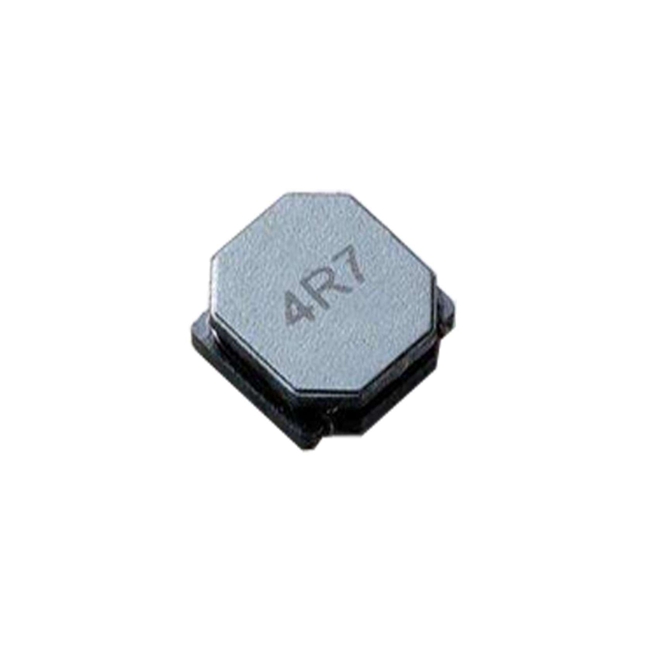

MTNR Serisi SMD Güç İndüktörleri

Model: MTNR3010, MTNR3012, MTNR3015, MTNR4010, MTNR4012, MTNR4018, MTNR4020, MTNR4030

ÖZELLİKLER: * Küçük ve Düşük profilli indüktör. * Basit ve orijinal manyetik kalkan. * Düşme etkisine karşı dayanıklı yapı. UYGULAMALAR: * LCD Ekranlar, STB, LCD Monitör/TV, Akıllı sayaç, DC/DC dönüştürücüler, Tablet PC ve diğer taşınabilir cihazlar.

Miktar:

Ürün Açıklaması

ÖZELLİKLERİ:

* Küçük ve Düşük profilli indüktör.
* Basit ve orijinal manyetik kalkan.
* Düşme etkisine karşı dayanıklı yapı.

UYGULAMALAR:

* LCD Ekranlar, STB, LCD Monitör/TV, Akıllı sayaç, DC/DC dönüştürücüler, Tablet PC ve diğer taşınabilir cihazlar.

GENEL ÖZELLİKLER:

* Çalışma sıcaklığı: -40 °C ila +125 °C.
* Depolama Sıcaklığı: -40 °C ila +125 °C.
* 25 °C'de elektriksel özellikler.
* Tolerans: K: ±%10 , M: ±%20 , N: ±%25 , Y: ±%30.
* Anma Akımı: Endüktans, Isat'ta %30 düşer.
* Sıcaklık Artışı: Nominal Irms'de 40 °C.
* Lehimleme Isısına Dayanım: +260 °C.

ŞEKİL VE ÖLÇÜLER:

Şekil 1 Şekil 2

Şekil 3 Önerilen Arazi Modelleri

Birim: mm

TİP	bir(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(Ref.)	G(Ref.)	H(Ref.)	Figür
MTNR3010	3,1±0,3	3,1±0,3	1.0MAKS	1.0±0.2	1.0±0.3	1.2	1.0	2.7	2
MTNR3012	3,1±0,3	3,1±0,3	1.2MAKS	1.0±0.2	1.0±0.3	1.2	1.0	2.7	2
MTNR3015	3,1±0,3	3,1±0,3	1.5MAKS	1.0±0.2	1.0±0.3	1.2	1.0	2.7	3
MTNR4010	4,1±0,3	4,1±0,3	1.0MAKS	1,4±0,2	1,3±0,3	1.6	1.3	3.7	2
MTNR4012	4,1±0,3	4,1±0,3	1.2MAKS	1,4±0,2	1,3±0,3	1.6	1.3	3.7	2
MTNR4018	4,1±0,3	4,1±0,3	1.8MAKS	1,4±0,2	1,3±0,3	1.6	1.3	3.7	2
MTNR4020	4,1±0,3	4,1±0,3	2.0MAKS	1,4±0,2	1,3±0,3	1.6	1.3	3.7	2
MTNR4030	4,1±0,3	4,1±0,3	3.0MAKS	1,4±0,2	1,3±0,3	1.6	1.3	3.7	3

ELEKTRİKSEL ÖZELLİKLER:

MTNR3010Seri Özellikleri:
Parça Numarası	endüktans(μH)	DCR (mΩ.) Maks.	İşat(A)	Irms(A)	Test Sıklığı
MTNR3010-1R0YC	1.0	90	2.1	1.8	100KHz 1V
MTNR3010-1R5YC	1.5	135	1.7	1.5	100KHz 1V
MTNR3010-2R2NC	2.2	160	1.3	1.3	100KHz 1V
MTNR3010-3R3NC	3.3	220	1.2	1.0	100KHz 1V
MTNR3010-4R7NC	4.7	360	1.1	0.9	100KHz 1V
MTNR3010-6R8NC	6.8	450	0.9	0.8	100KHz 1V
MTNR3010-8R2NC	8.2	490	0.7	0.7	100KHz 1V
MTNR3010-100MC	10	590	0.6	0.62	100KHz 1V
MTNR3010-150MC	15	1120	0.5	0.5	100KHz 1V
MTNR3010-220MC	22	1919	0.4	0.4	100KHz 1V

MTNR3012 Serisi Özellikleri:
Parça Numarası	endüktans(μH)	DCR (mΩ.) Maks.	İşat(A)	Irms(A)	Test Sıklığı
MTNR3012-1R0YC	1.0	76	2.2	2.0	100KHz 1V
MTNR3012-1R5YC	1.5	95	1.8	1.9	100KHz 1V
MTNR3012-2R2NC	2.2	142	1.5	1.6	100KHz 1V
MTNR3012-3R3NC	3.3	260	1.05	1.36	100KHz 1V
MTNR3012-4R7NC	4.7	351	0.9	0.9	100KHz 1V
MTNR3012-6R8NC	6.8	392	0.8	0.8	100KHz 1V
MTNR3012-100MC	10	585	0.7	0.75	100KHz 1V
MTNR3012-220MC	22	1070	0.42	0.53	100KHz 1V
MTNR3012-470MC	47	2240	0.27	0.36	100KHz 1V

MTNR3015 Serisi Özellikleri:
Parça Numarası	endüktans(μH)	DCR (mΩ.) Maks.	İşat(A)	Irms(A)	Test Sıklığı
MTNR3015-1R0YC	1.0	48	2.1	2.1	100KHZ/1V
MTNR3015-1R5YC	1.5	65	1.8	1.82	100KHZ/1V
MTNR3015-2R2MC	2.2	72	1.48	1.5	100KHZ/1V
MTNR3015-4R7MC	4.7	157	1.2	1.09	100KHZ/1V
MTNR3015-6R8MC	6.8	216	0.87	0.88	100KHZ/1V
MTNR3015-100MC	10	325	0.72	0.77	100KHZ/1V
MTNR3015-220MC	22	624	0.47	0.47	100KHZ/1V
MTNR3015-330MC	33	1066	0.44	0.43	100KHZ/1V

MTNR4010 Serisi Özellikleri:
Parça Numarası	endüktans(μH)	DCR (mΩ.) Maks.	İşat(A)	Irms(A)	Test Sıklığı
MTNR4010-1R0YC	1.0	91	2.4	2.1	100KHz 1V
MTNR4010-2R2NC	2.2	143	1.6	1.4	100KHz 1V
MTNR4010-3R3NC	3.3	190	1.4	1.3	100KHz 1V
MTNR4010-4R7NC	4.7	240	1.3	1.2	100KHz 1V
MTNR4010-6R8NC	6.8	360	1.0	1.0	100KHz 1V
MTNR4010-100MC	10	480	0.8	0.8	100KHz 1V
MTNR4010-150MC	15	806	0.65	0.65	100KHz 1V
MTNR4010-220MC	22	1300	0.45	0.45	100KHz 1V
MTNR4010-470MC	47	2172	0.25	0.3	100KHz 1V

MTNR4012 Serisi Özellikleri:
Parça Numarası	endüktans(μH)	DCR (mΩ.) Maks.	İşat(A)	Irms(A)	Test Sıklığı
MTNR4012-1R0YC	1.0	88	2.6	1.65	100KHz 1V
MTNR4012-2R2NC	2.2	120	1.9	1.32	100KHz 1V
MTNR4012-3R3NC	3.3	147	1.4	1.2	100KHz 1V
MTNR4012-4R7NC	4.7	190	1.3	1.1	100KHz 1V
MTNR4012-6R8NC	6.8	280	1.1	1.0	100KHz 1V
MTNR4012-100MC	10	410	0.8	0.8	100KHz 1V
MTNR4012-150MC	15	650	0.7	0.7	100KHz 1V
MTNR4012-220MC	22	924	0.6	0.55	100KHz 1V
MTNR4012-470MC	47	1920	0.35	0.37	100KHz 1V

MTNR4018 Serisi Özellikleri:
Parça Numarası	endüktans(μH)	DCR (mΩ.) Maks.	İşat(A)	Irms(A)	Test Sıklığı
MTNR4018-1R0YC	1.0	36	3.8	2.0	100KHz 1V
MTNR4018-1R5YC	1.5	52	3.3	1.7	100KHz 1V
MTNR4018-2R2NC	2.2	72	2.7	1.65	100KHz 1V
MTNR4018-3R3NC	3.3	91	2.45	1.23	100KHz 1V
MTNR4018-4R7NC	4.7	117	1.7	1.2	100KHz 1V
MTNR4018-6R8NC	6.8	143	1.45	1.06	100KHz 1V
MTNR4018-100MC	10	234	1.3	0.84	100KHz 1V
MTNR4018-150MC	15	351	0.96	0.65	100KHz 1V
MTNR4018-220MC	22	468	0.8	0.59	100KHz 1V
MTNR4018-330MC	33	689	0.65	0.49	100KHz 1V
MTNR4018-470MC	47	845	0.57	0.42	100KHz 1V
MTNR4018-101MC	100	2275	0.4	0.25	100KHz 1V
MTNR4018-221MC	220	5200	0.27	0.17	100KHz 1V

MTNR4020 Serisi Özellikleri:
Parça Numarası	endüktans(μH)	DCR (mΩ.) Maks.	İşat(A)	Irms(A)	Test Sıklığı
MTNR4020-1R0YC	1.0	39	4.85	2.15	100KHz 1V
MTNR4020-1R5YC	1.5	55	4.45	1.98	100KHz 1V
MTNR4020-2R2NC	2.2	72	3.4	1.85	100KHz 1V
MTNR4020-3R3NC	3.3	91	3.2	1.4	100KHz 1V
MTNR4020-4R7NC	4.7	114	2.35	1.34	100KHz 1V
MTNR4020-6R8NC	6.8	163	2.2	1.04	100KHz 1V
MTNR4020-100MC	10	215	1.6	1.1	100KHz 1V
MTNR4020-150MC	15	348	1.35	0.77	100KHz 1V
MTNR4020-220MC	22	455	1.05	0.62	100KHz 1V
MTNR4020-330MC	33	745	0.85	0.49	100KHz 1V
MTNR4020-470MC	47	923	0.74	0.44	100KHz 1V

MTNR4030 Serisi Özellikleri:
Parça Numarası	endüktans(μH)	DCR (mΩ.) Maks.	İşat(A)	Irms(A)	Test Sıklığı
MTNR4030-1R0YC	1	33	6.0	4.0	100KHZ/1V
MTNR4030-1R2YC	1.2	33	5.8	2.95	100KHZ/1V
MTNR4030-1R5YC	1.5	39	4.84	2.92	100KHZ/1V
MTNR4030-2R2MC	2.2	48	4.9	2.57	100KHZ/1V
MTNR4030-3R3MC	3.3	65	3.3	2.4	100KHZ/1V
MTNR4030-4R7MC	4.7	78	2.9	2.0	100KHZ/1V
MTNR4030-6R8MC	6.8	117	2.4	1.6	100KHZ/1V
MTNR4030-100MC	10	156	1.9	1.5	100KHZ/1V
MTNR4030-120MC	12	176	1.7	1.3	100KHZ/1V
MTNR4030-150MC	15	280	1.65	1.11	100KHZ/1V
MTNR4030-180MC	18	293	1.4	1.1	100KHZ/1V
MTNR4030-220MC	22	363	1.3	1.0	100KHZ/1V
MTNR4030-330MC	33	480	1.1	0.84	100KHZ/1V
MTNR4030-470MC	47	845	0.95	0.72	100KHZ/1V
MTNR4030-101MC	100	1495	0.6	0.45	100KHZ/1V
MTNR4030-121MC	120	1755	0.55	0.42	100KHZ/1V
