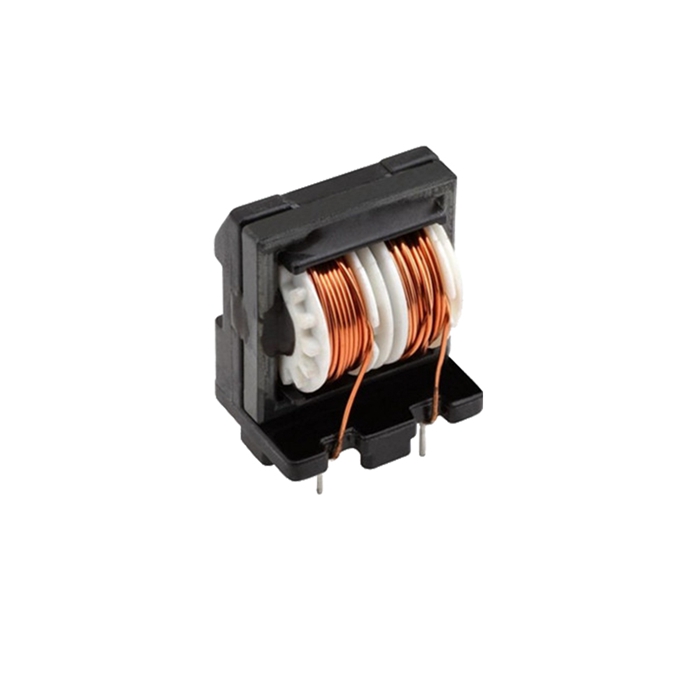

ET24 AC Line Filter محاثات خنق الوضع المشترك

• قدرة ممتازة على قمع التداخل الكهرومغناطيسي عبر طيف تردد واسع
• مقاومة عالية للتشبع وسلوك حراري ممتاز
• قدرة عالية الحالية
• درجة حرارة التشغيل: -40 درجة مئوية إلى +125 درجة مئوية
• متوافق مع RoHS

يرجى الاتصال بنا لمزيد من المعلومات حول مرشح خنق الوضع المشترك ET ، ملفات الوضع المشترك ، محاثات خنق الوضع العام ، مرشحات خط ET24 AC ، محاثات الفلتر ، محاثات الوضع العام ، محاثات الخط 5mH ، مرشح خنق الوضع المشترك الحلقي ، ملف خنق مشترك لوضع الخنق ، نبض خنق الوضع المشترك

التطبيقات:


• المعدات السمعية والبصرية
• معدات التشغيل الآلي للمكاتب
• الأجهزة الرقمية
• مزودات الطاقة


تحديد:


• جهد التشغيل: 250 فولت تيار متردد
• التصنيف الحالي: 0.3 أ إلى 5.0 أ
• الحث المقنن: 1.0 mH إلى 78.0 mH
• قوة عازلة: 2400 Vrms
• مقاومة العزل: 100 MΩ عند 500 VDC


1. المحاثة (N1 = N2):

5.0 مللي أمبير دقيقة

@ 1.0 كيلو هرتز ، 0.25 فولت

2. مقاومة DC (N1 = N2):

0.50 أوم كحد أقصى

@ 20 درجة مئوية

3. نسبة الدوران:

4 ~ 1: 3 ~ 2 = 1: 1 ± 3٪

4. التصنيف الحالي:

2.0A كحد أقصى

5. قوة العزل:

2.4 كيلو فولت تيار متردد 5 مللي أمبير 3 ثوان 50/60 هرتز

@ ريح للريح

6. مقاومة العزل:

100 شهر دقيقة

7. الفولطية المقدرة:

تيار متردد 250 فولت كحد أقصى

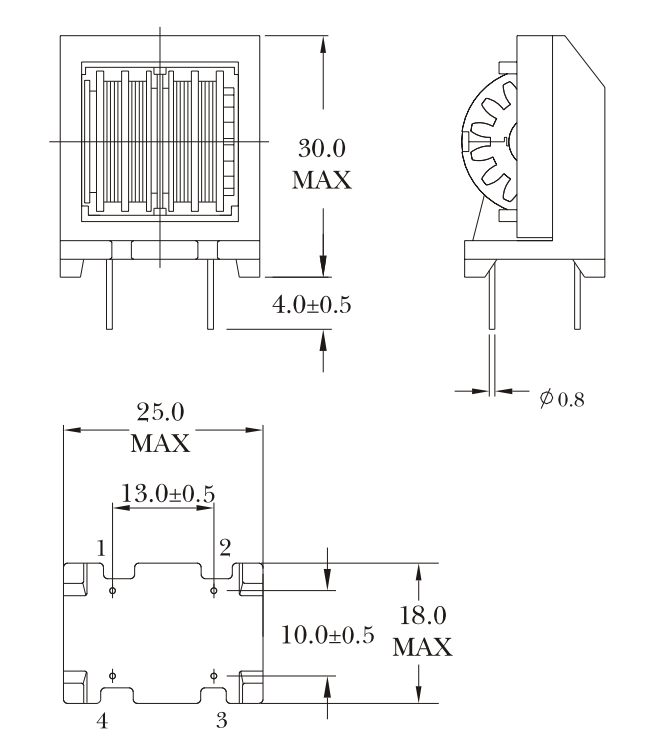

الشكل والأبعاد:



تخطيطي:
