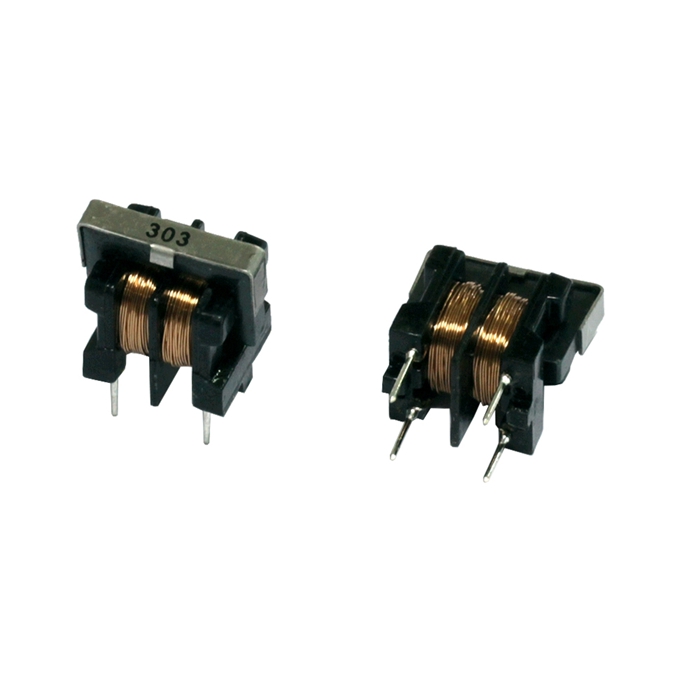

ET24 AC Hat Filtresi Ortak Mod Bobin İndüktörleri

• Geniş frekans spektrumunda mükemmel EMI bastırma özelliği
• Yüksek doygunluk direnci ve mükemmel termal davranış
• Yüksek akım kapasitesi
• Çalışma Sıcaklığı: -40 ℃ ila +125 ℃
• RoHS Uyumlu

ET ortak mod bobin filtresi,ortak mod bobinleri,ortak mod bobin bobinleri,ortak mod bobin bobinleri,ET24 AC Hat filtreleri, Filtre indüktörleri,ortak mod bobinleri, 5mH Hat indüktörleri,toroidal ortak mod bobin filtresi,ortak bobin mod bobini, nabız hakkında daha fazla bilgi için lütfen bizimle iletişime geçin. ortak mod bobini

UYGULAMALAR:


• Görsel-işitsel ekipman
• Ofis otomasyon ekipmanı
• Dijital cihazlar
• Güç kaynakları


ÖZELLİKLER:


• Çalışma gerilimi: 250 VAC
• Nominal Akım: 0,3 A - 5,0 A
• Nominal Endüktans: 1,0 mH ila 78,0 mH
• Dielektrik dayanım: 2400 Vrms
• İzolasyon Direnci: 500 VDC'de 100 MΩ


1. Endüktans (N1=N2) :

5.0 mH DAK

@ 1,0 KHz, 0,25 Vrms

2. DC Direnci(N1=N2):

0,50 Ohm MAKS

@20°C

3. Dönüş Oranı :

4~1 : 3~2 = 1 : 1 ±3%

4. Nominal akım:

2,0 A MAKS

5. İzolasyon Dayanımı :

2,4KV AC 5mA 3sn 50/60HZ

@ Rüzgardan Rüzgara

6. İzolasyon Direnci :

100 Mohm DK

7. Anma gerilimi:

AC 250 V MAKS

ŞEKİL VE ÖLÇÜLER:



ŞEMATİK:
