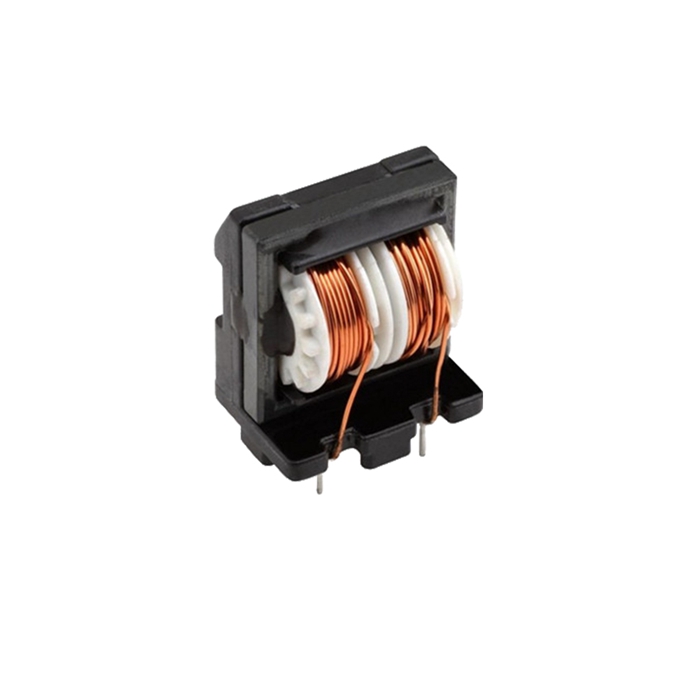

Inductances d'inductance de mode commun de filtre de ligne CA ET24

• Excellente capacité de suppression des EMI sur un large spectre de fréquences
• Haute résistance à la saturation et excellent comportement thermique
• Capacité de courant élevée
• Température de fonctionnement : -40 ℃ à +125 ℃
• Conforme RoHS

Veuillez nous contacter pour plus d'informations sur le filtre d'arrêt en mode commun ET, les bobines en mode commun, les inductances d'arrêt en mode commun, les filtres de ligne CA ET24, les inductances de filtre, les inductances en mode commun, les inductances de ligne 5 mH, le filtre d'arrêt en mode commun toroïdal, la bobine d'arrêt en mode d'arrêt commun, impulsion self de mode commun

APPLICATIONS:


• Équipement audiovisuel
• Matériel bureautique
• Appareils numériques
• Alimentations


CARACTÉRISTIQUES:


• Tension de fonctionnement : 250 VCA
• Courant nominal : 0,3 A à 5,0 A
• Inductance nominale : 1,0 mH à 78,0 mH
• Rigidité diélectrique : 2 400 Vrms
• Résistance d'isolement : 100 MΩ à 500 VCC


1. Inductance (N1=N2) :

5,0 mH MIN

@ 1,0 KHz, 0,25 Vrms

2. Résistance CC (N1=N2) :

0,50 Ohm MAX

@20°C

3. Rapport de tours :

4~1 : 3~2 = 1 : 1 ±3 %

4. Courant nominal :

2.0A MAX

5. Force d'isolation :

2.4KV CA 5mA 3sec 50/60HZ

@ Vent à vent

6. Résistance d'isolation :

100 Mohms MIN

7. Tension nominale :

CA 250 V MAX

FORME ET DIMENSIONS :



SCHÉMATIQUE:
