Inducteur de puissance non blindé MTDC série 33uh smd

Modèle: MTDC0402, MTDC0804, MTDC1306

CARACTÉRISTIQUES : • Compact et profil bas. • Courant nominal élevé à faible résistance CC à blindage magnétique. APPLICATIONS : • Convertisseurs DC/DC pour les équipements portables, les équipements audiovisuels, les ordinateurs mobiles, les équipements de communication de petite taille, etc.

Quantité:

Description du produit

Bobines d'arrêt d'inductance de puissance non blindées MTDC série 33uh smd

CARACTÉRISTIQUES:

• Compact et profil bas.
• Courant nominal élevé à faible résistance CC à blindage magnétique.

APPLICATIONS:

• Convertisseurs CC/CC pour les équipements portables, les équipements audiovisuels, les ordinateurs mobiles, les équipements de communication de petite taille, etc.

CARACTÉRISTIQUES:

• Température de fonctionnement : -30 ℃ à +80 ℃
• Fréquence de fonctionnement : jusqu'à 1 MHz
• Chute d'inductance=35% typ. chez IDC
• Spécifications électriques à 20℃

inductances smt, inductances de puissance smd blindées, série d'inducteurs, inductances smd blindées, inductances smd, inductance non blindée, inductances de puissance smd non blindées, inductance de puissance 33uh

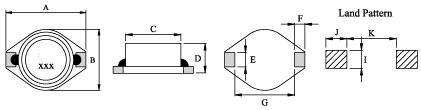

FORME ET DIMENSIONS :

Unité : mm

TAPER	Plage L (μH)	Un maximum	B max	C	D max	E	F	g	je	J	K
TAPER	Plage L (μH)	Un maximum	B max	C	D max	E	F	g	je	J	K
MTDC0402	1.0 ~ 10000	6.6	4.45	4.0	2.92	1.27	1.02	4.32	3.56	1.4	4.06
MTDC0804	1.0 ~ 1000	12.95	9.4	8.38	5.08	2.54	2.54	7.62	2.79	2.92	7.37
MTDC1306	10.0 ~ 1000	18.54	15.24	12.7	7.62	2.54	2.54	12.7	2.79	2.92	12.45

CARACTÉRISTIQUES ÉLECTRIQUES:

Série MTDC0402
Numéro d'article	Inductance	Fréq.	RDC (O)	IDC (A)
	(µH)	(kHz)	(maximum)	(maximum)
MTDC0402 - 1R0M	1.0	100	0.04	3.0
MTDC0402 - 1R5M	1.5	100	0.045	2.8
MTDC0402 - 2R2M	2.2	100	0.05	1.8
MTDC0402 - 3R3M	3.3	100	0.055	1.6
MTDC0402 - 4R7M	4.7	100	0.06	1.4
MTDC0402 - 6R8M	6.8	100	0.065	1.2
MTDC0402 - 100M	10	100	0.075	1.0
MTDC0402 - 150M	15	100	0.09	0.8
MTDC0402 - 220M	22	100	0.11	0.7
MTDC0402 - 330M	33	100	0.19	0.6
MTDC0402 - 470M	47	100	0.23	0.5
MTDC0402 - 680M	68	100	0.29	0.4
MTDC0402 - 101M	100	100	0.48	0.3
MTDC0402 - 151M	150	100	0.59	0.26
MTDC0402 - 221M	220	100	0.77	0.22
MTDC0402 - 331M	330	100	1.4	0.2
MTDC0402 - 471M	470	100	1.8	0.19
MTDC0402 - 681M	680	100	2.2	0.18
MTDC0402 - 102M	1000	100	3.4	0.15
MTDC0402 - 152M	1500	100	4.2	0.12
MTDC0402 - 222M	2200	100	8.5	0.10
MTDC0402 - 332M	3300	100	11	0.08
MTDC0402 - 472M	4700	100	13.9	0.06
MTDC0402 - 682M	6800	100	25	0.04
MTDC0402 - 103M	10000	100	32.8	0.02

Série MTDC0804

Série MTDC1306

Veuillez nous contacter pour plus d'informations sur les inductances smt, les inductances de puissance smd blindées, les séries d'inductances, les inductances smd blindées, les inductances smd , inductance non blindée, inductances de puissance smd non blindées, inductance de puissance 33uh

* Si vous avez plus de besoins, veuillez nous envoyer une demande, merci!
