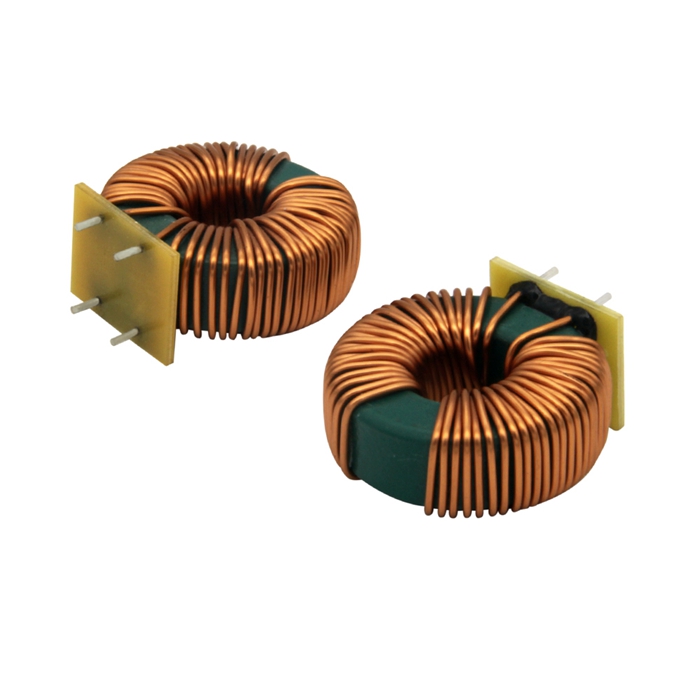

Toroidal T31 com bobinas de estrangulamento de modo comum de base

Modelo: NCMC311913-242

CARACTERÍSTICAS: • Excelente capacidade de supressão de EMI em amplo espectro de frequência • Alta resistência à saturação e excelente comportamento térmico • Alta capacidade de corrente • Rigidez dielétrica: 1500 Vrms • Temperatura operacional: -40 ℃ a +105 ℃ APLICAÇÕES: • Aplicações de energia em modo de comutação • Supressão níveis de interferência de modo comum • Filtros de entrada EMI • Para equipamento de supressão sem conexão de aterramento • Circuitos de controle de ângulo de fase em combinação com bobinas de saturação

Quantidade:

Descrição do Produto

Toroidal T31 com bobinas de estrangulamento de modo comum de base

CARACTERÍSTICAS:

• Excelente capacidade de supressão de EMI em amplo espectro de frequência
• Alta resistência à saturação e excelente comportamento térmico
• Alta capacidade de corrente
• Resistência dielétrica: 1500 Vrms
• Temperatura operacional: -40 ℃ a +105 ℃

indutor de modo comum toroidal, bobinas de estrangulamento de modo comum, filtro de estrangulamento de modo comum toroidal, bobinas de estrangulamento toroidal smd

FORMULÁRIOS:

• Aplicações de energia em modo de comutação
• Supressão dos níveis de interferência de modo comum
• Filtros de entrada EMI
• Para equipamento de supressão sem ligação à terra
• Circuitos de controle de ângulo de fase em combinação com bobinas de saturação

ESPECIFICAÇÕES:

• Tensão operacional: 250 VAC
• Corrente nominal: 1,0 a 25 A
• Indutância nominal: 1,0 mH a 68,0 mH

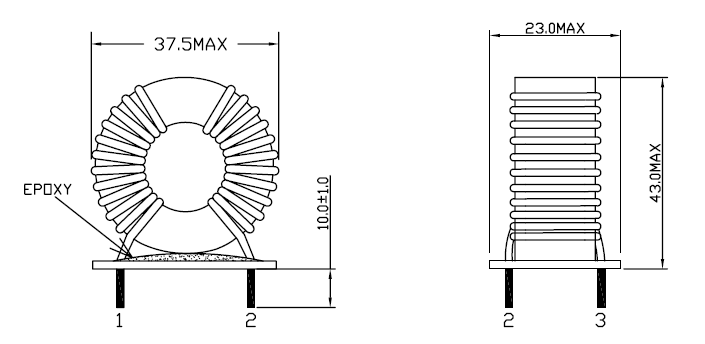

FORMA E DIMENSÕES:

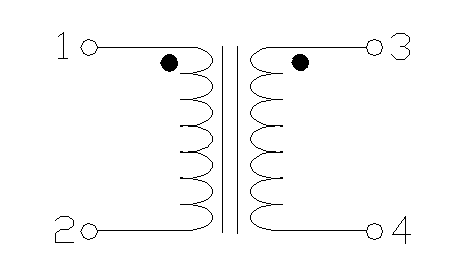

ESQUEMA:

MATERIAL:

1. NÚCLEO: Núcleo de Ferrite T31
2. FIO: ∅1,50 mm 1UEW Natural
3. Base: Placa Epóxi FR-4

Entre em contato conosco para obter mais informações sobre bobinas de modo comum toroidal, bobinas de estrangulamento de modo comum, filtro de estrangulamento toroidal de modo comum, bobinas de estrangulamento toroidal smd, etc.

* Se você tiver mais necessidades, envie-nos uma pergunta, obrigado!
