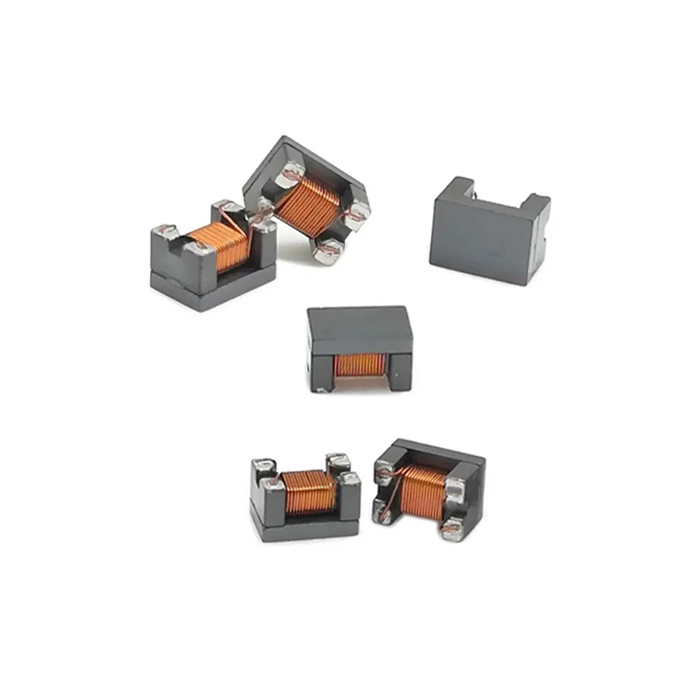

Bobinas de estrangulamento de modo comum de filtro de linha CA UT20
RECURSOS:
RECURSOS:
• Excelente capacidade de supressão de EMI em amplo espectro de frequência
• Alta resistência à saturação e excelente comportamento térmico
• Alta capacidade de corrente
• Temperatura de operação: -40 ℃ a +125 ℃
• Compatível com RoHS
• Alta resistência à saturação e excelente comportamento térmico
• Alta capacidade de corrente
• Temperatura de operação: -40 ℃ a +125 ℃
• Compatível com RoHS
FORMULÁRIOS:
• Equipamento áudio visual
• Equipamentos de automação de escritório
• Aparelhos digitais
• Suprimentos de energia
• Equipamentos de automação de escritório
• Aparelhos digitais
• Suprimentos de energia
ESPECIFICAÇÕES:
• Tensão de operação: 250 VCA
• Corrente Nominal: 0,5 A a 8,0 A
• Indutância nominal: 1,0 mH a 68,0 mH
• Rigidez dielétrica: 2400 Vrms
• Resistência de isolamento: 100 MΩ a 500 VDC
• Corrente Nominal: 0,5 A a 8,0 A
• Indutância nominal: 1,0 mH a 68,0 mH
• Rigidez dielétrica: 2400 Vrms
• Resistência de isolamento: 100 MΩ a 500 VDC
| 1. Indutância (N1=N2): | 3,30 mH MIN | @ 1,0 KHz, 0,25 Vrms | ||||||||||||||||||||
| 2. Resistência DC (N1=N2): | 0,32 Ohms MÁX. | @20°C | ||||||||||||||||||||
| 3. Relação de voltas: | 4~1 : 3~2 = 24 : 24 ±3% | |||||||||||||||||||||
| 4. Corrente nominal: | 1,0A MÁX. | |||||||||||||||||||||
| 5. Força de isolamento: | 2,4KV CA 5mA 3seg 50/60HZ | @ Vento a Vento | ||||||||||||||||||||
| 6. Resistência de Isolamento: | 100 Mohm MIN | |||||||||||||||||||||
| 7. Tensão nominal: | CA 250 V MÁX. | |||||||||||||||||||||
FORMA E DIMENSÕES:
ESQUEMA:
* Se você tiver mais necessidades, envie-nos uma pergunta, obrigado!
