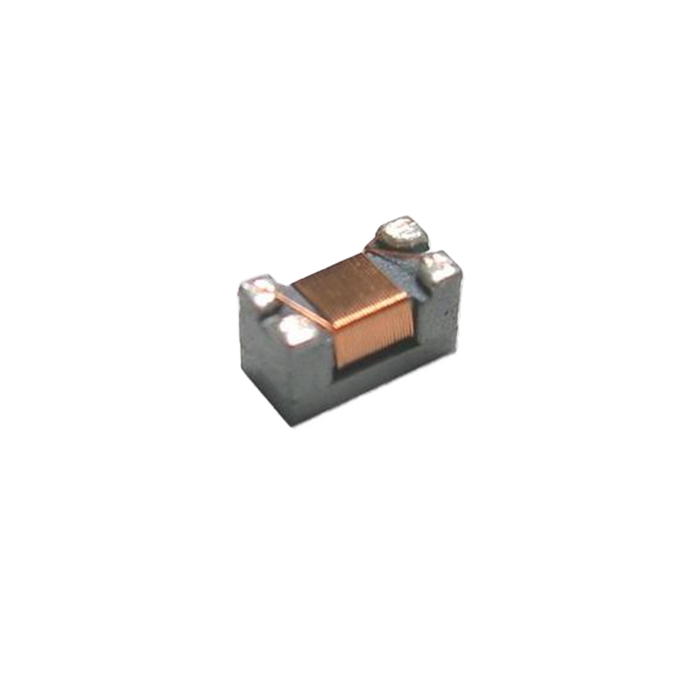

Bobinas de estrangulamento de modo comum do filtro de linha CA UT20

Modelo: NUT20-332

CARACTERÍSTICAS: Excelente capacidade de supressão de EMI em amplo espectro de frequência • Alta resistência à saturação e excelente comportamento térmico • Alta capacidade de corrente • Temperatura operacional: -40 ℃ a +125 ℃ • Compatível com RoHS APLICAÇÕES: • Audiovisual equipamento • Equipamento de automação de escritório • Aparelhos digitais • Fontes de alimentação

Quantidade:

Descrição do Produto

Bobinas de estrangulamento de modo comum do filtro de linha CA UT20

CARACTERÍSTICAS:

• Excelente capacidade de supressão de EMI em amplo espectro de frequência
• Alta resistência à saturação e excelente comportamento térmico
• Alta capacidade de corrente
• Temperatura operacional: -40 ℃ a +125 ℃
• Compatível com RoHS

FORMULÁRIOS:

• Equipamento áudio visual
• Equipamento de automação de escritório
• Aparelhos digitais
• Suprimentos de energia

ESPECIFICAÇÕES:

• Tensão operacional: 250 VAC
• Corrente nominal: 0,5 A a 8,0 A
• Indutância nominal: 1,0 mH a 68,0 mH
• Resistência dielétrica: 2400 Vrms
• Resistência de isolamento: 100 MΩ a 500 VDC

bobinas de estrangulamento de modo comum, filtro de estrangulamento toroidal de modo comum, bobina de estrangulamento de modo comum, estrangulamento de modo comum de pulso

1. Indutância (N1=N2):

3,30 mH MIN

@ 1,0 KHz, 0,25 Vrms

2. Resistência CC (N1=N2):

0,32 Ohm MÁX.

@20°C

3. Relação de voltas:

4~1: 3~2 = 24: 24 ±3%

4. Corrente nominal:

1,0 A MÁX

5. Resistência do isolamento:

2,4KV CA 5mA 3seg 50/60HZ

@ Vento a Vento

6. Resistência de isolamento:

100 Mohm MIN

7. Tensão nominal:

AC 250 V MÁX

FORMA E DIMENSÕES:

ESQUEMA:
