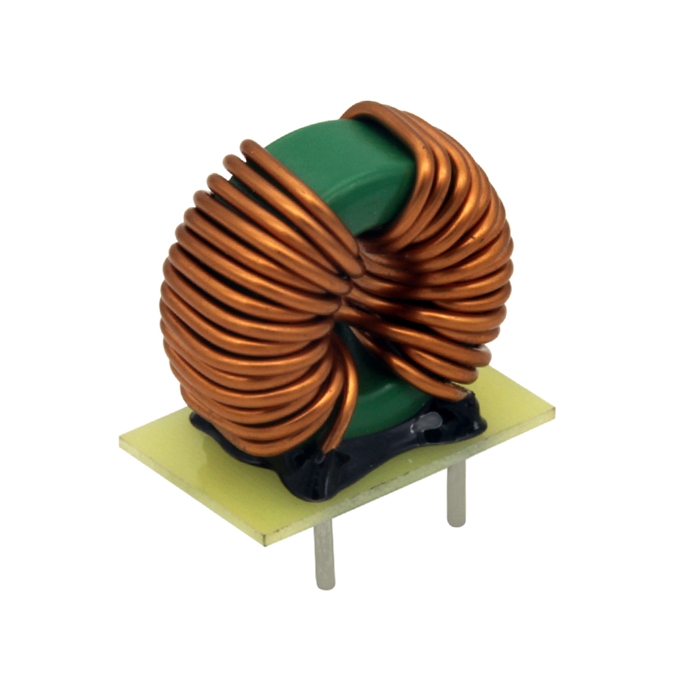

Bobinas de choque toroidales T31 con base de modo común

Modelo: NCMC311913-242

CARACTERÍSTICAS: • Excelente capacidad de supresión de EMI en un amplio espectro de frecuencias • Alta resistencia a la saturación y excelente comportamiento térmico • Alta capacidad de corriente • Rigidez dieléctrica: 1500 Vrms • Temperatura de funcionamiento: -40 ℃ a +105 ℃ APLICACIONES: • Aplicaciones de alimentación en modo de conmutación • Supresión niveles de interferencia de modo común • Filtros de entrada EMI • Para equipos de supresión sin conexión a tierra • Circuitos de control de ángulo de fase en combinación con bobinas de saturación

Cantidad:

Descripción del producto

Bobinas de choque toroidales T31 con base de modo común

CARACTERÍSTICAS:

• Excelente capacidad de supresión de EMI en un amplio espectro de frecuencias
• Alta resistencia a la saturación y excelente comportamiento térmico
• Alta capacidad de corriente
• Rigidez dieléctrica: 1500 Vrms
• Temperatura de funcionamiento: -40 ℃ a +105 ℃

estrangulador de modo común toroidal, bobinas de estrangulamiento de modo común, filtro de estrangulador de modo común toroidal, bobinas de estrangulamiento toroidales smd

APLICACIONES:

• Aplicaciones de energía en modo de conmutación
• Supresión de niveles de interferencia de modo común
• Filtros de entrada EMI
• Para equipos de supresión sin conexión a tierra
• Circuitos de control de ángulo de fase en combinación con bobinas de saturación

ESPECIFICACIONES:

• Voltaje de operación: 250 VAC
• Corriente nominal: 1,0 a 25 A
• Inductancia nominal: 1,0 mH a 68,0 mH

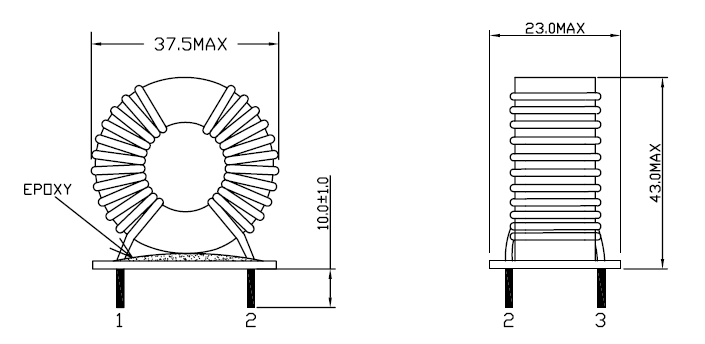

FORMA Y DIMENSIONES:

ESQUEMÁTICO:

MATERIAL:

1. NÚCLEO: Núcleo de ferrita T31
2. HILO: ∅1,50 mm 1UEW Natural
3. Base: tablero epoxi FR-4

Póngase en contacto con nosotros para obtener más información sobre el estrangulador de modo común toroidal, las bobinas de estrangulamiento de modo común, el filtro de estrangulador de modo común toroidal, las bobinas de estrangulador toroidales smd, etc.

* Si tiene más necesidades, envíenos una consulta, ¡gracias!
