Катушка индуктивности smd серии MTNL 4r7

Катушка индуктивности smd серии MTNL 4r7

Модель: MTNL322522, MTNL453232

ХАРАКТЕРИСТИКИ: • Компактный и низкопрофильный. • Высокая устойчивость к теплу и влажности. • Устойчив к механическим ударам и давлениям. ПРИМЕНЕНИЕ: • Средства связи, ЖК-телевизоры, видеокамеры и т. д.

количество:

Описание продукта

Дроссельные катушки smd серии MTNL 4r7 smd

ФУНКЦИИ:

• Компактный и низкий профиль.
• Высокая устойчивость к теплу и влажности.
• Устойчив к механическим ударам и давлениям.

ПРИЛОЖЕНИЯ:

• Средства связи, ЖК-телевизоры, видеокамеры и т. д.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Рабочая температура: от -30℃ до +80℃
• Рабочая частота: до 1 МГц
• Падение индуктивности=10% тип. в ИДЦ
• Электрические характеристики при 20℃

индукторы smd, неэкранированные индукторы smd, индукторы smd, индукторы smd, индукторы smd, индукторы smd, индукторы smd 4r7

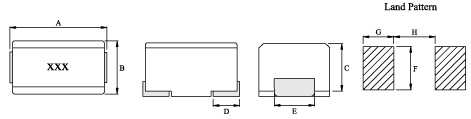

ФОРМА И РАЗМЕРЫ:

Единица: мм

ТИП	L Диапазон (мкГн)	А	Б	С	Д	Е	Ф	грамм	ЧАС
МТНЛ322522	0,12 ~ 220	3,2 ± 0,3	2,5 ± 0,2	2,2 ± 0,2	0.6	1.0	3.0	1.0	2.0
МТНЛ453232	0,10 ~ 1000	4,5 ± 0,3	3,2 ± 0,2	3,2 ± 0,2	1.0	1.2	4.0	1.5	3.0
МТНЛ565050	1,0 ~ 10000	5,6 ± 0,3	5,0 ± 0,3	5,0 ± 0,3	1.0	2.0	4.5	2.0	4.0

ЕLЕCTRICAL CЧАСARACTЕRISTICS:

МТНЛ322522 Series
номер части	Индуктивность	Вопрос	Test Фreq.	ДКР (Вт)	SRФ(MЧАСz)	IDC (мА)
	(μЧАС)	(мин)	(MЧАСz)	(RЕФ.)	(мин)	(Максимум)
МТНЛ322522 - R12M	0.12	30	25.2	0.22	500	450
МТНЛ322522 - R15M	0.15	30	25.2	0.25	450	450
МТНЛ322522 - R18M	0.18	30	25.2	0.28	400	450
МТНЛ322522 - R22M	0.22	30	25.2	0.32	350	450
МТНЛ322522 - R27M	0.27	30	25.2	0.36	320	450
МТНЛ322522 - R33M	0.33	30	25.2	0.4	300	450
МТНЛ322522 - R39M	0.39	30	25.2	0.45	250	450
МТНЛ322522 - R47M	0.47	30	25.2	0.5	220	450
МТНЛ322522 - R56M	0.56	30	25.2	0.55	180	450
МТНЛ322522 - R68M	0.68	30	25.2	0.6	160	450
МТНЛ322522 - R82M	0.82	30	25.2	0.65	140	450
МТНЛ322522 - 1R0M	1.0	30	7.96	0.7	120	400
МТНЛ322522 - 1R2M	1.2	30	7.96	0.75	100	390
МТНЛ322522 - 1R5M	1.5	30	7.96	0.85	85	370
МТНЛ322522 - 1R8M	1.8	30	7.96	0.9	80	350
МТНЛ322522 - 2R2M	2.2	30	7.96	1.0	75	320
МТНЛ322522 - 2R7M	2.7	30	7.96	1.1	70	290
МТНЛ322522 - 3R3K	3.3	30	7.96	1.2	60	260
МТНЛ322522 - 3R9K	3.9	30	7.96	1.3	55	250
МТНЛ322522 - 4R7K	4.7	30	7.96	1.5	50	220
МТНЛ322522 - 5R6K	5.6	30	7.96	1.6	47	200
МТНЛ322522 - 6R8K	6.8	30	7.96	1.8	43	180
МТНЛ322522 - 8R2K	8.2	30	7.96	2.0	40	170
МТНЛ322522 - 100K	10	30	25.2	2.1	36	150
МТНЛ322522 - 120K	12	30	2.52	2.5	33	140
МТНЛ322522 - 150K	15	30	2.52	2.8	28	130
МТНЛ322522 - 180K	18	30	2.52	3.3	25	120
МТНЛ322522 - 220K	22	30	2.52	3.7	23	110
МТНЛ322522 - 270K	27	30	2.52	5.0	18	80
МТНЛ322522 - 330K	33	30	2.52	5.6	17	70
МТНЛ322522 - 390K	39	30	2.52	6.4	16	65
МТНЛ322522 - 470K	47	30	2.52	7	15	60
МТНЛ322522 - 560K	56	30	2.52	8	13	55
МТНЛ322522 - 680K	68	30	2.52	9	12	50
МТНЛ322522 - 820K	82	30	2.52	10	11	45
МТНЛ322522 - 101K	100	20	0.796	11	10	40
МТНЛ322522 - 121K	120	20	0.796	12	10	70
МТНЛ322522 - 151K	150	20	0.796	15	8	65
МТНЛ322522 - 181K	180	20	0.796	17	7	60
МТНЛ322522 - 221K	220	20	0.796	21	7	50

МТНЛ453232 Series

МТНЛ565050 Series
