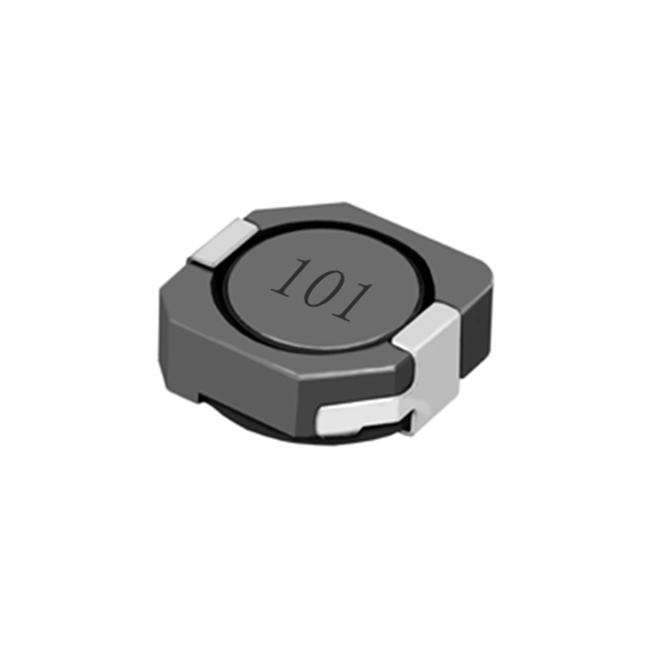

Сильноточные катушки индуктивности серии MTRW

Сильноточные катушки индуктивности серии MTRW

Модель: MTRW4D18, MTRW4D28, MTRW5D18, MTRW5D28, MTRW6D28, MTRW6D38

ХАРАКТЕРИСТИКИ: • Компактный и низкопрофильный. • Магнитное экранирование с низким сопротивлением постоянному току и высоким номинальным током. ПРИМЕНЕНИЕ: • Преобразователи постоянного тока в постоянный для портативного оборудования, аудио- и видеооборудования, мобильных компьютеров, малогабаритного коммуникационного оборудования и т. д.

количество:

Описание продукта

Дроссельные катушки сильноточных катушек индуктивности серии MTRВт

ФУНКЦИИ:

• Компактный и низкий профиль.
• Магнитное экранирование с низким сопротивлением постоянному току и высоким номинальным током.

ПРИЛОЖЕНИЯ:

• Преобразователи постоянного тока в постоянный для портативного оборудования, аудио- и видеооборудования, мобильных компьютеров, малогабаритного коммуникационного оборудования и т. д.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Рабочая температура: от -30℃ до +80℃
• Рабочая частота: до 1 МГц
• Падение индуктивности=35% тип. в ИДЦ
• Электрические характеристики при 20℃

индукторы smt, индукторы smd, неэкранированные индукторы smd, дроссель индуктора, экранированные индукторы, индукторы smd, серия индукторов

ФОРМА И РАЗМЕРЫ:

Единица: мм

ТИП	L Диапазон (мкГн)	А	Б	С макс.	Д макс	Е	Ф	грамм	ЧАС	я
ТИП	L Диапазон (мкГн)	± 0,3	± 0,3	С макс.	Д макс	Е	Ф	грамм	ЧАС	я
MTRВт4D18	1,0 ~ 180	4.7	4.7	2.0	6.9	1.5	4.5	5.3	1.9	1.5
MTRВт4D28	1,2 ~ 390	4.7	4.7	3.0	6.9	1.5	4.5	5.3	1.9	1.5
MTRВт5D18	4,1 ~ 330	5.7	5.7	2.0	8.2	2.0	5.5	6.3	2.15	2.0
MTRВт5D28	1,0 ~ 680	5.7	5.7	3.0	8.2	2.0	5.5	6.3	2.15	2.0
MTRВт6D28	3,0 ~ 680	6.7	6.7	3.0	9.5	2.0	6.5	7.3	2.65	2.0
MTRВт6D38	3,3 ~ 1000	6.7	6.7	4.0	9.5	2.0	6.5	7.3	2.65	2.0

ЕLЕCTRяCАL CЧАСАRАCTЕRяSTяCS:

Серия MTRВт4D18
номер части	яnductance	Test Фreq.	ДКР (Вт)	яDC (А)
	(μЧАС)	(KЧАСz)	(Максимум)	(Максимум)
MTRВт4D18 - 1R0N	1.0	100	0.045	1.72
MTRВт4D18 - 2R2N	2.2	100	0.075	1.32
MTRВт4D18 - 2R7N	2.7	100	0.105	1.28
MTRВт4D18 - 3R3N	3.3	100	0.11	1.04
MTRВт4D18 - 3R9N	3.9	100	0.155	0.88
MTRВт4D18 - 4R7N	4.7	100	0.162	0.84
MTRВт4D18 - 5R6N	5.6	100	0.17	0.80
MTRВт4D18 - 6R8N	6.8	100	0.20	0.76
MTRВт4D18 - 8R2N	8.2	100	0.245	0.68
MTRВт4D18 - 100M	10	100	0.20	0.61
MTRВт4D18 - 120M	12	100	0.21	0.56
MTRВт4D18 - 150M	15	100	0.24	0.50
MTRВт4D18 - 180M	18	100	0.338	0.48
MTRВт4D18 - 220M	22	100	0.397	0.41
MTRВт4D18 - 270M	27	100	0.441	0.35
MTRВт4D18 - 330M	33	100	0.694	0.32
MTRВт4D18 - 390M	39	100	0.709	0.30
MTRВт4D18 - 470M	47	100	0.922	0.28
MTRВт4D18 - 560M	56	100	1.08	0.26
MTRВт4D18 - 680M	68	100	1.30	0.24
MTRВт4D18 - 820M	82	100	1.56	0.22
MTRВт4D18 - 101M	100	100	1.73	0.20
MTRВт4D18 - 121M	120	100	2.39	0.18
MTRВт4D18 - 151M	150	100	2.67	0.15
MTRВт4D18 - 181M	180	100	4.0	0.14

MTRВт4D28 Series

MTRВт5D18 Series

MTRВт5D28 Series

MTRВт6D28 Series

Серия MTR6D38
