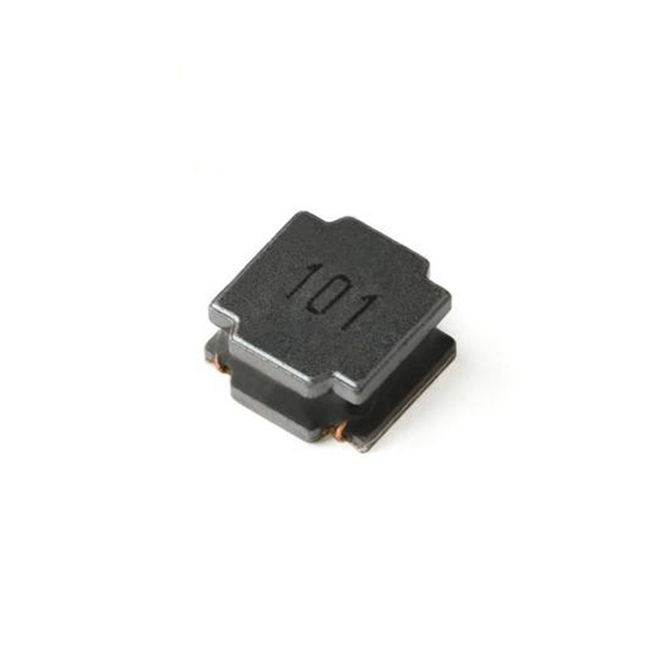

Inductores de potencia SMD serie MTNR

Modelo: MTNR5012, MTNR5020, MTNR5040, MTNR6010, MTNR6012, MTNR6028, MTNR6045, MTNR8040

CARACTERÍSTICAS: * Inductor pequeño y de bajo perfil. * Escudo magnético simple y original. * Estructura duradera contra impactos de caída. APLICACIONES: * Pantallas LCD, STB, Monitor/TV LCD, medidor inteligente, convertidores CC/CC, Tablet PC y otros dispositivos portátiles.

Cantidad:

Descripción del producto

CARACTERISTICAS:

* Inductor de perfil pequeño y bajo.
* Escudo magnético simple y original.
* Estructura duradera contra impactos de caída.

APLICACIONES:

* Pantallas LCD, STB, monitor LCD/TV, medidor inteligente, convertidores CC/CC, Tablet PC y otros dispositivos portátiles.

ESPECIFICACIONES GENERALES:

* Temperatura de funcionamiento: -40 °C a +125 °C.
* Temperatura de almacenamiento: -40 °C a +125 °C.
* Especificaciones eléctricas a 25 °C.
* Tolerancia: K: ±10% , M: ±20% , N: ±25% , Y: ±30%.
* Corriente nominal: la inductancia cae un 30 % en Isat.
* Aumento de temperatura: 40 °C a Irms nominal.
* Resistencia al Calor de Soldadura: +260 °C.

FORMA Y DIMENSIONES:

higo 1 higo 2

Fig. 3 Patrones de terreno recomendados

Unidad: milímetro

ESCRIBE	A (mm)	B(mm)	C(mm)	diámetro (mm)	mi(mm)	F(Referencia)	G(Referencia)	H (ref.)	Figura
MTNR5012	5,1±0,3	5,1±0,3	1,2 máx.	2,0±0,2	1,5±0,3	2.3	1.5	4.7	2
MTNR5020	5,1±0,3	5,1±0,3	2,0 máx.	2,0±0,2	1,5±0,3	2.3	1.5	4.7	2
MTNR5040	5,1±0,3	5,1±0,3	4,0 máx.	2,0±0,2	1,5±0,3	2.3	1.5	4.7	2
MTNR6010	6,1±0,3	6,1±0,3	1,0 máx.	2,7±0,2	1,7±0,3	3.1	1.6	5.7	2
MTNR6012	6,1±0,3	6,1±0,3	1,2 máx.	2,7±0,2	1,7±0,3	3.1	1.6	5.7	2
MTNR6020	6,1±0,3	6,1±0,3	2,0 máx.	2,7±0,2	1,7±0,3	3.1	1.6	5.7	2
MTNR6028	6,1±0,3	6,1±0,3	2,8 máx.	2,7±0,2	1,7±0,3	3.1	1.6	5.7	3
MTNR6045	6,1±0,3	6,1±0,3	4,5 máx.	2,7±0,2	1,7±0,3	3.1	1.6	5.7	3
MTNR8040	8,1±0,3	8,1±0,3	4,2 máx.	3,9±0,2	2,1±0,3	4.0	2.0	7.7	3

CARACTERÍSTICAS ELECTRICAS:

Especificaciones de la serie MTNR5012:
Número de parte	Inductancia (μH)	DCR (mΩ.) Máx.	Isa (A)	Irms(A)	Frecuencia de prueba
MTNR5012-1R0YC	1.0	79	3.0	2.5	100KHz 1V
MTNR5012-1R5YC	1.5	91	2.7	2.4	100KHz 1V
MTNR5012-2R2NC	2.2	105	2.0	1.9	100KHz 1V
MTNR5012-3R3NC	3.3	155	1.9	1.7	100KHz 1V
MTNR5012-4R7NC	4.7	170	1.5	1.4	100KHz 1V
MTNR5012-6R8NC	6.8	245	1.3	1.3	100KHz 1V
MTNR5012-100MC	10	350	1.0	1.0	100KHz 1V
MTNR5012-150MC	15	533	0.9	0.9	100KHz 1V
MTNR5012-220MC	22	694	0.8	0.8	100KHz 1V

Especificaciones de la serie MTNR5020:
Número de parte	Inductancia (μH)	DCR (mΩ.) Máx.	Isa (A)	Irms(A)	Frecuencia de prueba
MTNR5020-1R0YC	1.0	26	4.1	3.8	100KHz 1V
MTNR5020-1R5YC	1.5	48	4.1	3.2	100KHz 1V
MTNR5020-2R2NC	2.2	58	3.2	2.9	100KHz 1V
MTNR5020-3R3NC	3.3	56	2.55	2.5	100KHz 1V
MTNR5020-4R7NC	4.7	74.1	2.5	2.2	100KHz 1V
MTNR5020-6R8NC	6.8	108	2.05	1.8	100KHz 1V
MTNR5020-100MC	10	143	1.7	1.55	100KHz 1V
MTNR5020-150MC	15	214	1.35	1.25	100KHz 1V
MTNR5020-220MC	22	293	1.15	1.1	100KHz 1V
MTNR5020-330MC	33	536	1.0	1.0	100KHz 1V
MTNR5020-470MC	47	650	0.73	0.7	100KHz 1V
MTNR5020-680MC	68	884	0.6	0.55	100KHz 1V
MTNR5020-101MC	100	1400	0.4	0.4	100KHz 1V

Especificaciones de la serie MTNR5040:
Número de parte	Inductancia (μH)	DCR (mΩ.) Máx.	Isa (A)	Irms(A)	Frecuencia de prueba
MTNR5040-2R2NC	2.2	27	4.9	3.5	100KHz 1V
MTNR5040-3R3NC	3.3	36	3.95	3.4	100KHz 1V
MTNR5040-4R7NC	4.7	39	3.5	3.0	100KHz 1V
MTNR5040-6R8NC	6.8	60	2.9	2.5	100KHz 1V
MTNR5040-100MC	10	85	2.35	2.1	100KHz 1V
MTNR5040-150MC	15	117	2.0	2.0	100KHz 1V
MTNR5040-220MC	22	167	1.6	1.5	100KHz 1V
MTNR5040-330MC	33	245	1.3	1.2	100KHz 1V
MTNR5040-470MC	47	354	1.1	1.0	100KHz 1V
MTNR5040-101MC	100	728	0.75	0.7	100KHz 1V

Especificaciones de la serie MTNR6010:
Número de parte	Inductancia (μH)	DCR (mΩ.) Máx.	Isa (A)	Irms(A)	Frecuencia de prueba
MTNR6010-2R2NC	2.2	140	2.5	2.0	100KHz 1V
MTNR6010-3R3NC	3.3	208	2.0	1.7	100KHz 1V
MTNR6010-4R7NC	4.7	255	1.7	1.45	100KHz 1V
MTNR6010-6R8NC	6.8	350	1.2	1.2	100KHz 1V
MTNR6010-100MC	10	420	1.1	1.1	100KHz 1V
MTNR6010-150MC	15	670	0.9	0.8	100KHz 1V
MTNR6010-220MC	22	1040	0.7	0.6	100KHz 1V

Especificaciones de la serie MTNR6012:
Número de parte	Inductancia (μH)	DCR (mΩ.) Máx.	Isa (A)	Irms(A)	Frecuencia de prueba
MTNR6012-2R2NC	2.2	120	2.6	2.1	100KHz 1V
MTNR6012-3R3NC	3.3	163	1.9	1.9	100KHz 1V
MTNR6012-4R7NC	4.7	220	1.85	1.5	100KHz 1V
MTNR6012-6R8NC	6.8	280	1.6	1.2	100KHz 1V
MTNR6012-100MC	10	430	1.4	1.1	100KHz 1V
MTNR6012-150MC	15	659	1.0	0.65	100KHz 1V
MTNR6012-220MC	22	1020	0.8	0.6	100KHz 1V

Especificaciones de la serie MTNR6020:
Número de parte	Inductancia (μH)	DCR (mΩ.) Máx.	Isa (A)	Irms(A)	Frecuencia de prueba
MTNR6020-1R0YC	1.0	26	4.15	3.25	100KHz 1V
MTNR6020-2R2NC	2.2	55	3.75	2.75	100KHz 1V
MTNR6020-3R3NC	3.3	56	3.0	2.6	100KHz 1V
MTNR6020-4R7NC	4.7	91	2.8	1.98	100KHz 1V
MTNR6020-6R8NC	6.8	103	2.2	1.8	100KHz 1V
MTNR6020-100MC	10	156	1.75	1.4	100KHz 1V
MTNR6020-150MC	15	210	1.5	1.2	100KHz 1V
MTNR6020-220MC	22	350	1.25	1.0	100KHz 1V
MTNR6020-330MC	33	494	1.1	0.9	100KHz 1V
MTNR6020-470MC	47	767	1.0	0.65	100KHz 1V

Especificaciones de la serie MTNR6028:
Número de parte	Inductancia (μH)	DCR (mΩ.) Máx.	Isa (A)	Irms(A)	Frecuencia de prueba
MTNR6028-1R0YC	1.0	20	5.7	4.0	100KHz 1V
MTNR6028-1R5YC	1.5	25	4.5	3.9	100KHz 1V
MTNR6028-2R2NC	2.2	31	4.4	3.8	100KHz 1V
MTNR6028-4R7MC	4.7	45	3.2	3.0	100KHz 1V
MTNR6028-6R8MC	6.8	63	2.6	2.6	100KHz 1V
MTNR6028-100MC	10	94	2.2	2.2	100KHz 1V
MTNR6028-150MC	15	140	1.8	1.8	100KHz 1V
MTNR6028-220MC	22	190	1.6	1.4	100KHz 1V
MTNR6028-330MC	33	270	1.3	1.3	100KHz 1V
MTNR6028-470MC	47	350	1.0	1.0	100KHz 1V
MTNR6028-680MC	68	520	0.78	0.75	100KHz 1V
MTNR6028-101MC	100	806	0.74	0.7	100KHz 1V

Especificaciones de la serie MTNR6045:
Número de parte	Inductancia (μH)	DCR (mΩ.) Máx.	Isa (A)	Irms(A)	Frecuencia de prueba
MTNR6045-1R0YC	1.0	14.3	9.85	5.14	100KHz 1V
MTNR6045-2R2NC	2.2	24.1	6.75	4.6	100KHz 1V
MTNR6045-3R3NC	3.3	38	5.0	3.7	100KHz 1V
MTNR6045-4R7NC	4.7	39	4.97	3.3	100KHz 1V
MTNR6045-6R8NC	6.8	47	3.9	3.0	100KHz 1V
MTNR6045-100MC	10	66	2.95	2.45	100KHz 1V
MTNR6045-150MC	15	93.5	2.5	2.05	100KHz 1V
MTNR6045-220MC	22	123	1.95	1.8	100KHz 1V
MTNR6045-330MC	33	200	1.65	1.4	100KHz 1V
MTNR6045-470MC	47	276	1.4	1.2	100KHz 1V
MTNR6045-680MC	68	429	1.1	1.0	100KHz 1V
MTNR6045-101MC	100	650	0.9	0.8	100KHz 1V

Especificaciones de la serie MTNR8040:
Número de parte	Inductancia (μH)	DCR (mΩ.) Máx.	Isa (A)	Irms(A)	Frecuencia de prueba
MTNR8040-1R0YC	1.0	10.4	9.85	6.3	100KHz 1V
MTNR8040-1R5YC	1.5	13	8.15	5.65	100KHz 1V
MTNR8040-2R2NC	2.2	15.6	7.1	5.15	100KHz 1V
MTNR8040-3R3NC	3.3	22.1	6.5	4.4	100KHz 1V
MTNR8040-4R7NC	4.7	25	5.9	4.1	100KHz 1V
MTNR8040-6R8NC	6.8	33	4.55	3.6	100KHz 1V
MTNR8040-100MC	10	48	3.6	3.3	100KHz 1V
MTNR8040-150MC	15	61.1	2.95	2.6	100KHz 1V
MTNR8040-220MC	22	89.7	2.4	2.1	100KHz 1V
MTNR8040-330MC	33	127	2.05	1.8	100KHz 1V
MTNR8040-470MC	47	179	1.75	1.55	100KHz 1V
MTNR8040-680MC	68	258	1.45	1.25	100KHz 1V
MTNR8040-101MC	100	377	1.15	1.0	100KHz 1V
