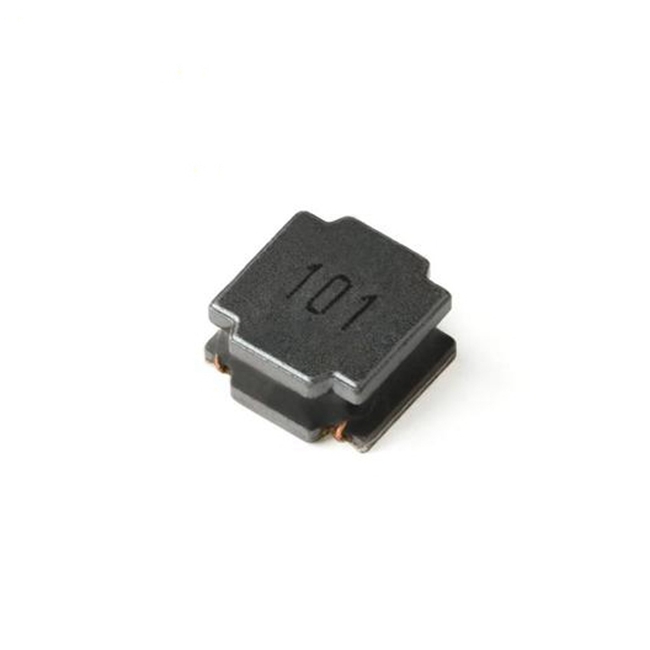

Силовые индукторы SMD серии MTNR

Модель: MTNR5012, MTNR5020, MTNR5040, MTNR6010, MTNR6012, MTNR6028, MTNR6045, MTNR8040

ХАРАКТЕРИСТИКИ: * Маленький и низкопрофильный индуктор. * Простой и оригинальный магнитный экран. * Прочная конструкция против падающего удара. ПРИМЕНЕНИЕ: * ЖК-дисплеи, STB, ЖК-монитор/телевизор, интеллектуальный счетчик, преобразователи постоянного тока в постоянный, планшетный ПК и другие портативные устройства.

количество:

Описание продукта

ФУНКЦИИ:

* Маленький и низкопрофильный индуктор.
* Простой и оригинальный магнитный экран.
* Прочная конструкция против падающего удара.

ПРИЛОЖЕНИЯ:

* ЖК-дисплеи, STB, ЖК-монитор / телевизор, интеллектуальный счетчик, преобразователи постоянного тока в постоянный, планшетный ПК и другие портативные устройства.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

* Рабочая температура: от -40 °C до +125 °C.
* Температура хранения: от -40 °C до +125 °C.
* Электрические характеристики при 25 °C.
* Допуск: K: ±10%, M: ±20%, N: ±25%, Y: ±30%.
* Номинальный ток: индуктивность падает на 30% при Isat.
* Повышение температуры: 40 °C при номинальном Irms.
* Стойкость к нагреву при пайке: +260 °C.

ФОРМА И РАЗМЕРЫ:

Рис 1 Рис 2

Рис. 3. Рекомендуемые схемы рельефа

Единица: мм

ТИП	А (мм)	Б(мм)	С (мм)	Д (мм)	Е (мм)	F(Ссылка)	G(См.)	Н(Ссылка)	Фигура
МТНР5012	5,1±0,3	5,1±0,3	1.2МАКС.	2,0±0,2	1,5±0,3	2.3	1.5	4.7	2
МТНР5020	5,1±0,3	5,1±0,3	2.0МАКС.	2,0±0,2	1,5±0,3	2.3	1.5	4.7	2
МТНР5040	5,1±0,3	5,1±0,3	4.0МАКС.	2,0±0,2	1,5±0,3	2.3	1.5	4.7	2
МТНР6010	6,1±0,3	6,1±0,3	1.0МАКС.	2,7±0,2	1,7±0,3	3.1	1.6	5.7	2
МТНР6012	6,1±0,3	6,1±0,3	1.2МАКС.	2,7±0,2	1,7±0,3	3.1	1.6	5.7	2
МТНР6020	6,1±0,3	6,1±0,3	2.0МАКС.	2,7±0,2	1,7±0,3	3.1	1.6	5.7	2
МТНР6028	6,1±0,3	6,1±0,3	2,8 МАКС.	2,7±0,2	1,7±0,3	3.1	1.6	5.7	3
МТНР6045	6,1±0,3	6,1±0,3	4,5 МАКС.	2,7±0,2	1,7±0,3	3.1	1.6	5.7	3
МТНР8040	8,1±0,3	8,1±0,3	4.2МАКС.	3,9±0,2	2,1±0,3	4.0	2.0	7.7	3

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Технические характеристики серии MTNR5012:
номер части	Индуктивность (мкГн)	DCR (мОм) Макс.	Исат(А)	Ирмс (А)	Тестовая частота
MTNR5012-1R0YC	1.0	79	3.0	2.5	100 кГц 1 В
МТНР5012-1R5YC	1.5	91	2.7	2.4	100 кГц 1 В
МТНР5012-2Р2НК	2.2	105	2.0	1.9	100 кГц 1 В
МТНР5012-3Р3НК	3.3	155	1.9	1.7	100 кГц 1 В
МТНР5012-4R7NC	4.7	170	1.5	1.4	100 кГц 1 В
МТНР5012-6R8NC	6.8	245	1.3	1.3	100 кГц 1 В
МТНР5012-100МС	10	350	1.0	1.0	100 кГц 1 В
МТНР5012-150МС	15	533	0.9	0.9	100 кГц 1 В
МТНР5012-220МС	22	694	0.8	0.8	100 кГц 1 В

Технические характеристики серии MTNR5020:
номер части	Индуктивность (мкГн)	DCR (мОм) Макс.	Исат(А)	Ирмс (А)	Тестовая частота
MTNR5020-1R0YC	1.0	26	4.1	3.8	100 кГц 1 В
МТНР5020-1R5YC	1.5	48	4.1	3.2	100 кГц 1 В
МТНР5020-2Р2НК	2.2	58	3.2	2.9	100 кГц 1 В
МТНР5020-3Р3НК	3.3	56	2.55	2.5	100 кГц 1 В
МТНР5020-4R7NC	4.7	74.1	2.5	2.2	100 кГц 1 В
МТНР5020-6Р8НК	6.8	108	2.05	1.8	100 кГц 1 В
МТНР5020-100МС	10	143	1.7	1.55	100 кГц 1 В
МТНР5020-150МС	15	214	1.35	1.25	100 кГц 1 В
МТНР5020-220МС	22	293	1.15	1.1	100 кГц 1 В
МТНР5020-330МС	33	536	1.0	1.0	100 кГц 1 В
МТНР5020-470МС	47	650	0.73	0.7	100 кГц 1 В
МТНР5020-680МС	68	884	0.6	0.55	100 кГц 1 В
МТНР5020-101МС	100	1400	0.4	0.4	100 кГц 1 В

Технические характеристики серии MTNR5040:
номер части	Индуктивность (мкГн)	DCR (мОм) Макс.	Исат(А)	Ирмс (А)	Тестовая частота
МТНР5040-2Р2НК	2.2	27	4.9	3.5	100 кГц 1 В
МТНР5040-3Р3НК	3.3	36	3.95	3.4	100 кГц 1 В
МТНР5040-4R7NC	4.7	39	3.5	3.0	100 кГц 1 В
МТНР5040-6Р8НК	6.8	60	2.9	2.5	100 кГц 1 В
МТНР5040-100МС	10	85	2.35	2.1	100 кГц 1 В
МТНР5040-150МС	15	117	2.0	2.0	100 кГц 1 В
МТНР5040-220МС	22	167	1.6	1.5	100 кГц 1 В
МТНР5040-330МС	33	245	1.3	1.2	100 кГц 1 В
МТНР5040-470МС	47	354	1.1	1.0	100 кГц 1 В
МТНР5040-101МС	100	728	0.75	0.7	100 кГц 1 В

Технические характеристики серии MTNR6010:
номер части	Индуктивность (мкГн)	DCR (мОм) Макс.	Исат(А)	Ирмс (А)	Тестовая частота
МТНР6010-2Р2НК	2.2	140	2.5	2.0	100 кГц 1 В
МТНР6010-3R3NC	3.3	208	2.0	1.7	100 кГц 1 В
МТНР6010-4R7NC	4.7	255	1.7	1.45	100 кГц 1 В
МТНР6010-6R8NC	6.8	350	1.2	1.2	100 кГц 1 В
МТНР6010-100МС	10	420	1.1	1.1	100 кГц 1 В
МТНР6010-150МС	15	670	0.9	0.8	100 кГц 1 В
МТНР6010-220МС	22	1040	0.7	0.6	100 кГц 1 В

Технические характеристики серии MTNR6012:
номер части	Индуктивность (мкГн)	DCR (мОм) Макс.	Исат(А)	Ирмс (А)	Тестовая частота
МТНР6012-2Р2НК	2.2	120	2.6	2.1	100 кГц 1 В
МТНР6012-3Р3НК	3.3	163	1.9	1.9	100 кГц 1 В
МТНР6012-4R7NC	4.7	220	1.85	1.5	100 кГц 1 В
МТНР6012-6R8NC	6.8	280	1.6	1.2	100 кГц 1 В
МТНР6012-100МС	10	430	1.4	1.1	100 кГц 1 В
МТНР6012-150МС	15	659	1.0	0.65	100 кГц 1 В
МТНР6012-220МС	22	1020	0.8	0.6	100 кГц 1 В

Технические характеристики серии MTNR6020:
номер части	Индуктивность (мкГн)	DCR (мОм) Макс.	Исат(А)	Ирмс (А)	Тестовая частота
MTNR6020-1R0YC	1.0	26	4.15	3.25	100 кГц 1 В
МТНР6020-2Р2НК	2.2	55	3.75	2.75	100 кГц 1 В
МТНР6020-3Р3НК	3.3	56	3.0	2.6	100 кГц 1 В
МТНР6020-4R7NC	4.7	91	2.8	1.98	100 кГц 1 В
МТНР6020-6R8NC	6.8	103	2.2	1.8	100 кГц 1 В
МТНР6020-100МС	10	156	1.75	1.4	100 кГц 1 В
МТНР6020-150МС	15	210	1.5	1.2	100 кГц 1 В
МТНР6020-220МС	22	350	1.25	1.0	100 кГц 1 В
МТНР6020-330МС	33	494	1.1	0.9	100 кГц 1 В
МТНР6020-470МС	47	767	1.0	0.65	100 кГц 1 В

Технические характеристики серии MTNR6028:
номер части	Индуктивность (мкГн)	DCR (мОм) Макс.	Исат(А)	Ирмс (А)	Тестовая частота
MTNR6028-1R0YC	1.0	20	5.7	4.0	100 кГц 1 В
МТНР6028-1R5YC	1.5	25	4.5	3.9	100 кГц 1 В
МТНР6028-2Р2НК	2.2	31	4.4	3.8	100 кГц 1 В
МТНР6028-4R7MC	4.7	45	3.2	3.0	100 кГц 1 В
МТНР6028-6Р8МС	6.8	63	2.6	2.6	100 кГц 1 В
МТНР6028-100МС	10	94	2.2	2.2	100 кГц 1 В
МТНР6028-150МС	15	140	1.8	1.8	100 кГц 1 В
МТНР6028-220МС	22	190	1.6	1.4	100 кГц 1 В
МТНР6028-330МС	33	270	1.3	1.3	100 кГц 1 В
МТНР6028-470МС	47	350	1.0	1.0	100 кГц 1 В
МТНР6028-680МС	68	520	0.78	0.75	100 кГц 1 В
МТНР6028-101МС	100	806	0.74	0.7	100 кГц 1 В

Технические характеристики серии MTNR6045:
номер части	Индуктивность (мкГн)	DCR (мОм) Макс.	Исат(А)	Ирмс (А)	Тестовая частота
MTNR6045-1R0YC	1.0	14.3	9.85	5.14	100 кГц 1 В
МТНР6045-2Р2НК	2.2	24.1	6.75	4.6	100 кГц 1 В
МТНР6045-3R3NC	3.3	38	5.0	3.7	100 кГц 1 В
МТНР6045-4R7NC	4.7	39	4.97	3.3	100 кГц 1 В
МТНР6045-6R8NC	6.8	47	3.9	3.0	100 кГц 1 В
МТНР6045-100МС	10	66	2.95	2.45	100 кГц 1 В
МТНР6045-150МС	15	93.5	2.5	2.05	100 кГц 1 В
МТНР6045-220МС	22	123	1.95	1.8	100 кГц 1 В
МТНР6045-330МС	33	200	1.65	1.4	100 кГц 1 В
МТНР6045-470МС	47	276	1.4	1.2	100 кГц 1 В
МТНР6045-680МС	68	429	1.1	1.0	100 кГц 1 В
МТНР6045-101МС	100	650	0.9	0.8	100 кГц 1 В

Технические характеристики серии MTNR8040:
номер части	Индуктивность (мкГн)	DCR (мОм) Макс.	Исат(А)	Ирмс (А)	Тестовая частота
MTNR8040-1R0YC	1.0	10.4	9.85	6.3	100 кГц 1 В
МТНР8040-1R5YC	1.5	13	8.15	5.65	100 кГц 1 В
МТНР8040-2Р2НК	2.2	15.6	7.1	5.15	100 кГц 1 В
МТНР8040-3R3NC	3.3	22.1	6.5	4.4	100 кГц 1 В
МТНР8040-4R7NC	4.7	25	5.9	4.1	100 кГц 1 В
МТНР8040-6R8NC	6.8	33	4.55	3.6	100 кГц 1 В
МТНР8040-100МС	10	48	3.6	3.3	100 кГц 1 В
МТНР8040-150МС	15	61.1	2.95	2.6	100 кГц 1 В
МТНР8040-220МС	22	89.7	2.4	2.1	100 кГц 1 В
МТНР8040-330МС	33	127	2.05	1.8	100 кГц 1 В
МТНР8040-470МС	47	179	1.75	1.55	100 кГц 1 В
МТНР8040-680МС	68	258	1.45	1.25	100 кГц 1 В
МТНР8040-101МС	100	377	1.15	1.0	100 кГц 1 В
