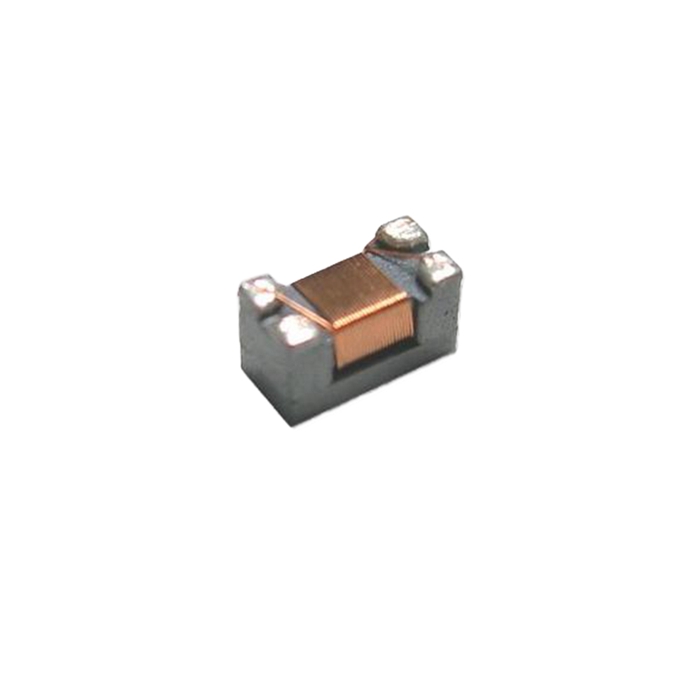

Bobinas de choque de modo común de filtro de línea de CA UT20
CARACTERISTICAS:
CARACTERISTICAS:
• Excelente capacidad de supresión de EMI en un amplio espectro de frecuencias
• Alta resistencia a la saturación y excelente comportamiento térmico
• Alta capacidad de corriente
• Temperatura de funcionamiento: -40 ℃ a +125 ℃
• RoHS
• Alta resistencia a la saturación y excelente comportamiento térmico
• Alta capacidad de corriente
• Temperatura de funcionamiento: -40 ℃ a +125 ℃
• RoHS
APLICACIONES:
• Equipo audiovisual
• Equipos de ofimática
• Aparatos digitales
• Fuentes de alimentación
• Equipos de ofimática
• Aparatos digitales
• Fuentes de alimentación
ESPECIFICACIONES:
• Voltaje de operación: 250 VAC
• Corriente nominal: 0,5 A a 8,0 A
• Inductancia nominal: 1,0 mH a 68,0 mH
• Rigidez dieléctrica: 2400 Vrms
• Resistencia de aislamiento: 100 MΩ a 500 VCC
• Corriente nominal: 0,5 A a 8,0 A
• Inductancia nominal: 1,0 mH a 68,0 mH
• Rigidez dieléctrica: 2400 Vrms
• Resistencia de aislamiento: 100 MΩ a 500 VCC
| 1. Inductancia (N1=N2) : | 3,30 mH MÍN. | a 1,0 KHz, 0,25 Vrms | ||||||||||||||||||||
| 2. Resistencia CC (N1=N2): | 0,32 ohmios máx. | @20°C | ||||||||||||||||||||
| 3. Relación de vueltas: | 4~1 : 3~2 = 24 : 24 ±3% | |||||||||||||||||||||
| 4. Corriente nominal: | 1.0A MÁX. | |||||||||||||||||||||
| 5. Fuerza de aislamiento: | 2.4KV CA 5mA 3seg 50/60HZ | @ Viento a Viento | ||||||||||||||||||||
| 6. Resistencia de aislamiento: | 100 Mohm MÍN. | |||||||||||||||||||||
| 7. Tensión nominal: | CA 250 V MÁX. | |||||||||||||||||||||
FORMA Y DIMENSIONES:
ESQUEMÁTICO:
* Si tiene más necesidades, envíenos una consulta, ¡gracias!
