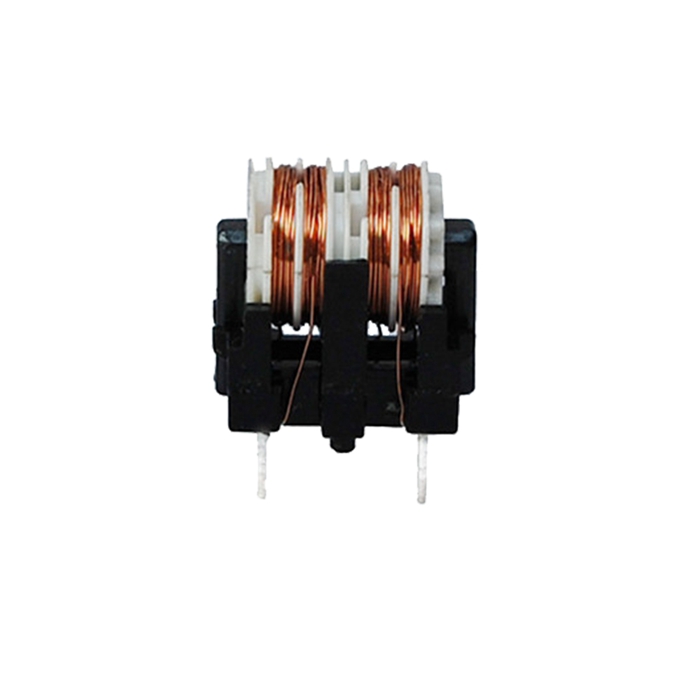

Bobinas de choque de modo común de filtro de línea de CA UT20

Modelo: NUT20-332

CARACTERÍSTICAS: • Excelente capacidad de supresión de EMI en un amplio espectro de frecuencias • Alta resistencia a la saturación y excelente comportamiento térmico • Alta capacidad de corriente • Temperatura de funcionamiento: -40 ℃ a +125 ℃ • Cumple con RoHS APLICACIONES: • Audiovisual equipos • Equipos de ofimática • Aparatos digitales • Fuentes de alimentación

Cantidad:

Descripción del producto

Bobinas de choque de modo común de filtro de línea de CA UT20

CARACTERÍSTICAS:

• Excelente capacidad de supresión de EMI en un amplio espectro de frecuencias
• Alta resistencia a la saturación y excelente comportamiento térmico
• Alta capacidad de corriente
• Temperatura de funcionamiento: -40 ℃ a +125 ℃
• RoHS

Bobinas de choque de modo común, filtro de choque de modo común toroidal, bobina de choque de modo común de choque, choque de modo común de pulso, etc.

APLICACIONES:

• Equipo audiovisual
• Equipos de ofimática
• Aparatos digitales
• Fuentes de alimentación

ESPECIFICACIONES:

• Voltaje de operación: 250 VAC
• Corriente nominal: 0,5 A a 8,0 A
• Inductancia nominal: 1,0 mH a 68,0 mH
• Rigidez dieléctrica: 2400 Vrms
• Resistencia de aislamiento: 100 MΩ a 500 VCC

1. Inductancia (N1=N2) :

3,30 mH MÍN.

a 1,0 KHz, 0,25 Vrms

2. Resistencia CC (N1=N2):

0,32 ohmios máx.

@20°C

3. Relación de vueltas:

4~1 : 3~2 = 24 : 24 ±3%

4. Corriente nominal:

1.0A MÁX.

5. Fuerza de aislamiento:

2.4KV CA 5mA 3seg 50/60HZ

@ Viento a Viento

6. Resistencia de aislamiento:

100 Mohm MÍN.

7. Tensión nominal:

CA 250 V MÁX.

FORMA Y DIMENSIONES:

ESQUEMÁTICO:
