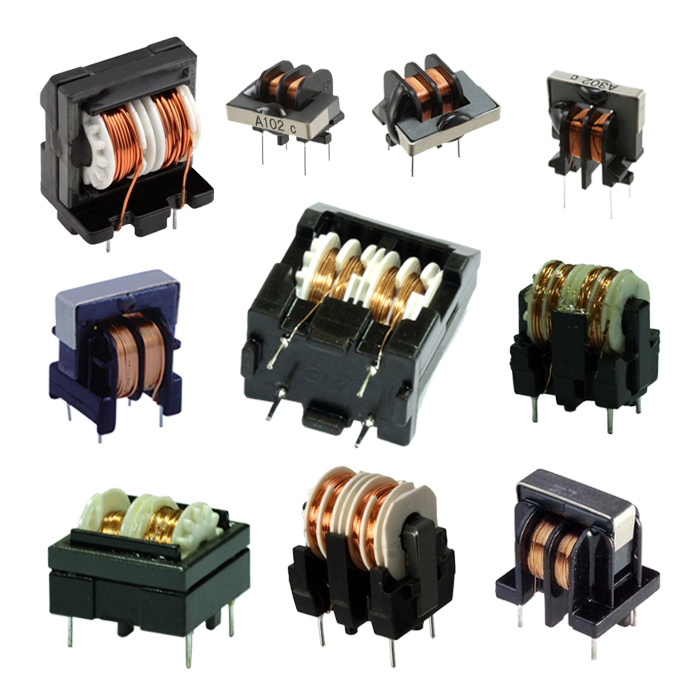

UT20 AC Hat Filtresi Ortak Mod Şok Bobinleri
ÖZELLİKLER:
ÖZELLİKLER:
• Geniş frekans spektrumunda mükemmel EMI bastırma özelliği
• Yüksek doygunluk direnci ve mükemmel termal davranış
• Yüksek akım kapasitesi
• Çalışma Sıcaklığı: -40 ℃ ila +125 ℃
• RoHS Uyumlu
ortak mod kısma bobinleri, toroidal ortak mod kısma filtresi, ortak kısma modu kısma bobini, darbe ortak mod kısma, vb.
• Yüksek doygunluk direnci ve mükemmel termal davranış
• Yüksek akım kapasitesi
• Çalışma Sıcaklığı: -40 ℃ ila +125 ℃
• RoHS Uyumlu
ortak mod kısma bobinleri, toroidal ortak mod kısma filtresi, ortak kısma modu kısma bobini, darbe ortak mod kısma, vb.
UYGULAMALAR:
• Görsel-işitsel ekipman
• Ofis otomasyon ekipmanı
• Dijital cihazlar
• Güç kaynakları
• Ofis otomasyon ekipmanı
• Dijital cihazlar
• Güç kaynakları
ÖZELLİKLER:
• Çalışma gerilimi: 250 VAC
• Nominal Akım: 0,5 A - 8,0 A
• Nominal Endüktans: 1,0 mH ila 68,0 mH
• Dielektrik dayanım: 2400 Vrms
• İzolasyon Direnci: 500 VDC'de 100 MΩ
• Nominal Akım: 0,5 A - 8,0 A
• Nominal Endüktans: 1,0 mH ila 68,0 mH
• Dielektrik dayanım: 2400 Vrms
• İzolasyon Direnci: 500 VDC'de 100 MΩ
| 1. Endüktans (N1=N2) : | 3,30 mH DAK | @ 1,0 KHz, 0,25 Vrms | ||||||||||||||||||||
| 2. DC Direnci(N1=N2): | 0,32 Ohm MAKS | @20°C | ||||||||||||||||||||
| 3. Dönüş Oranı : | 4~1 : 3~2 = 24 : 24 ±%3 | |||||||||||||||||||||
| 4. Nominal akım: | 1,0 A MAKS | |||||||||||||||||||||
| 5. İzolasyon Dayanımı : | 2,4KV AC 5mA 3sn 50/60HZ | @ Rüzgardan Rüzgara | ||||||||||||||||||||
| 6. İzolasyon Direnci : | 100 Mohm DK | |||||||||||||||||||||
| 7. Anma gerilimi: | AC 250 V MAKS | |||||||||||||||||||||

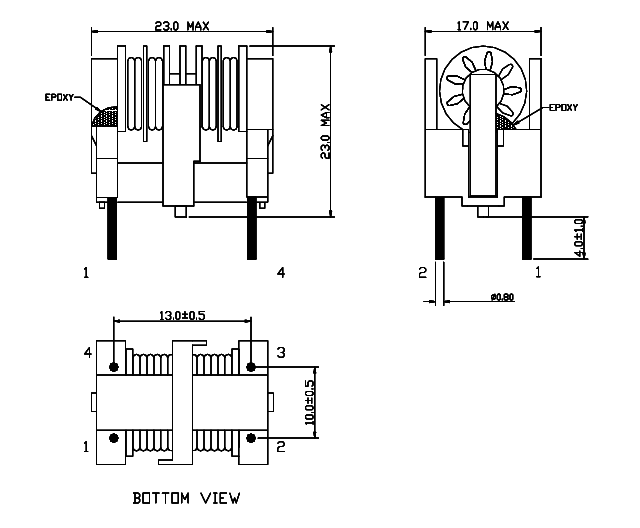

ŞEKİL VE ÖLÇÜLER:

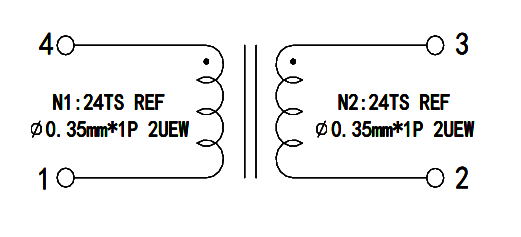

ŞEMATİK:
Ortak mod şok bobinleri, toroidal ortak mod şok filtresi, ortak mod şok bobini hakkında daha fazla bilgi için lütfen bizimle iletişime geçin.
, darbe ortak mod bobini, vb.
* Daha fazla ihtiyacınız varsa, lütfen bize bir soruşturma gönderin, teşekkür ederim!
