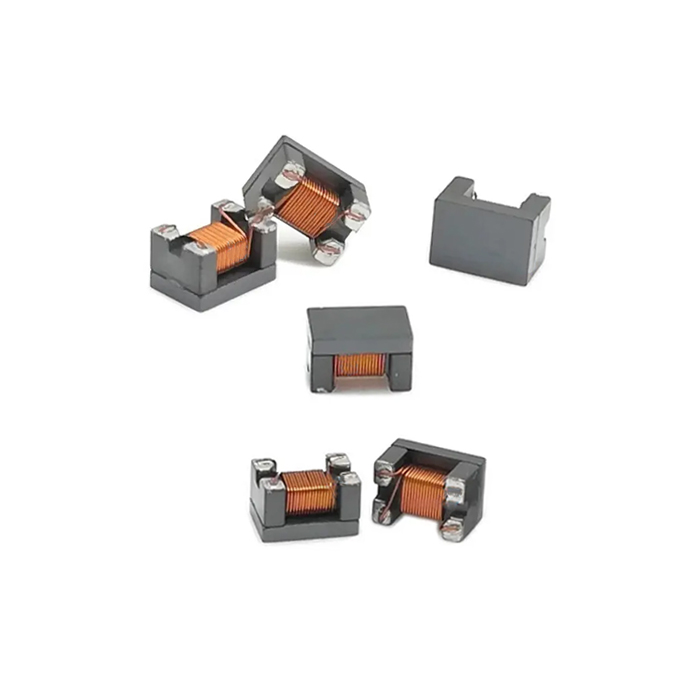

UT20 AC-Netzfilter-Gleichtakt-Drosselspulen
MERKMALE:
MERKMALE:
• Hervorragende EMI-Unterdrückungsfähigkeit über ein breites Frequenzspektrum
• Hoher Sättigungswiderstand und ausgezeichnetes thermisches Verhalten
• Hohe Strombelastbarkeit
• Betriebstemperatur: -40 ℃ bis +125 ℃
• RoHS-konform
• Hoher Sättigungswiderstand und ausgezeichnetes thermisches Verhalten
• Hohe Strombelastbarkeit
• Betriebstemperatur: -40 ℃ bis +125 ℃
• RoHS-konform
ANWENDUNGEN:
• Audiovisuelle Ausrüstung
• Büroautomatisierungsausrüstung
• Digitale Geräte
• Netzteile
• Büroautomatisierungsausrüstung
• Digitale Geräte
• Netzteile
SPEZIFIKATIONEN:
• Betriebsspannung: 250 VAC
• Nennstrom: 0,5 A bis 8,0 A
• Nenninduktivität: 1,0 mH bis 68,0 mH
• Durchschlagsfestigkeit: 2400 Vrms
• Isolationswiderstand: 100 MΩ bei 500 VDC
• Nennstrom: 0,5 A bis 8,0 A
• Nenninduktivität: 1,0 mH bis 68,0 mH
• Durchschlagsfestigkeit: 2400 Vrms
• Isolationswiderstand: 100 MΩ bei 500 VDC
| 1. Induktivität (N1=N2) : | 3,30 mHMIN | @ 1,0 KHz, 0,25 Vrms | ||||||||||||||||||||
| 2. DC-Widerstand (N1 = N2): | 0,32 Ohm MAX | @20°C | ||||||||||||||||||||
| 3. Übersetzungsverhältnis: | 4~1 : 3~2 = 24 : 24 ±3% | |||||||||||||||||||||
| 4. Nennstrom: | 1,0A MAX | |||||||||||||||||||||
| 5. Isolationsstärke: | 2,4 kV Wechselstrom, 5 mA, 3 Sek., 50/60 Hz | @ Wind zu Wind | ||||||||||||||||||||
| 6. Isolationswiderstand: | 100 MOhm MIN | |||||||||||||||||||||
| 7. Nennspannung: | AC 250 V MAX | |||||||||||||||||||||
FORM UND ABMESSUNGEN:
SCHALTPLAN:
* Wenn Sie weitere Anforderungen haben, senden Sie uns bitte eine Anfrage, danke!
