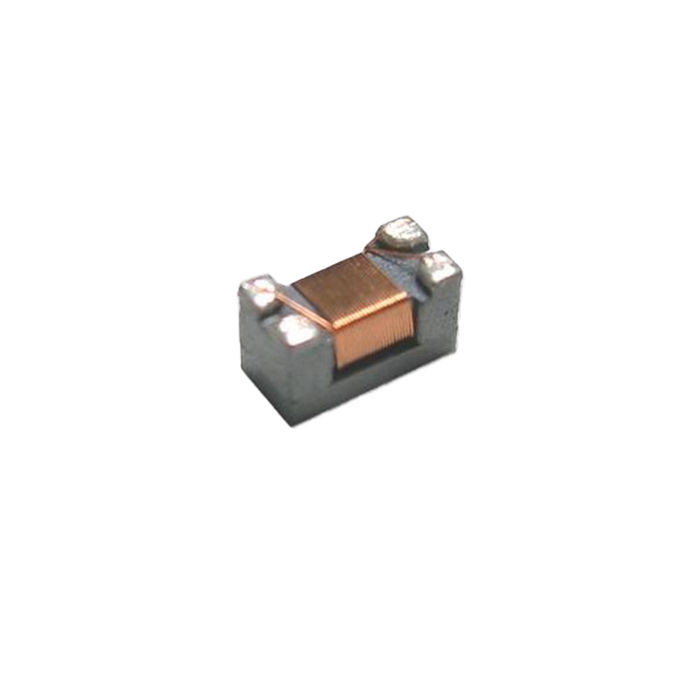

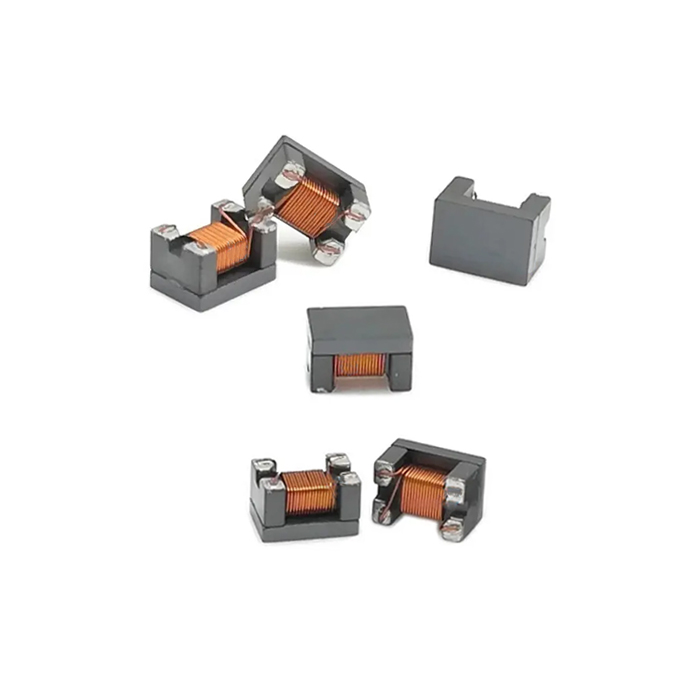

UT20ACラインフィルターコモンモードチョークコイル
特徴：
特徴：
•広い周波数スペクトルにわたる優れたEMI抑制機能
•高い飽和抵抗と優れた熱挙動
•大電流容量
•動作温度：-40℃〜+125℃
• RoHS対応
•高い飽和抵抗と優れた熱挙動
•大電流容量
•動作温度：-40℃〜+125℃
• RoHS対応
アプリケーション：
•視聴覚機器
•オフィスオートメーション機器
•デジタルアプライアンス
• 電源装置
•オフィスオートメーション機器
•デジタルアプライアンス
• 電源装置
仕様：
•動作電圧：250 VAC
•定格電流：0.5 A〜8.0 A
•定格インダクタンス：1.0 mH〜68.0 mH
•絶縁耐力：2400 Vrms
•絶縁抵抗：500VDCで100MΩ
•定格電流：0.5 A〜8.0 A
•定格インダクタンス：1.0 mH〜68.0 mH
•絶縁耐力：2400 Vrms
•絶縁抵抗：500VDCで100MΩ
| 1.インダクタンス（N1 = N2）： | 3.30 mH MIN | @ 1.0 KHz、0.25 Vrms | ||||||||||||||||||||
| 2. DC抵抗（N1 = N2）： | 0.32オームMAX | @20°C | ||||||||||||||||||||
| 3.巻数比： | 4〜1：3〜2 = 24：24±3％ | |||||||||||||||||||||
| 4.定格電流： | 1.0A MAX | |||||||||||||||||||||
| 5.断熱強度： | 2.4KV AC5mA3秒50/60HZ | @ Wind to Wind | ||||||||||||||||||||
| 6.絶縁抵抗： | 100モーム最小 | |||||||||||||||||||||
| 7.定格電圧： | AC 250 V MAX | |||||||||||||||||||||
形状と寸法：
回路：
※ご要望がございましたら、お問い合わせください、よろしくお願いします！
