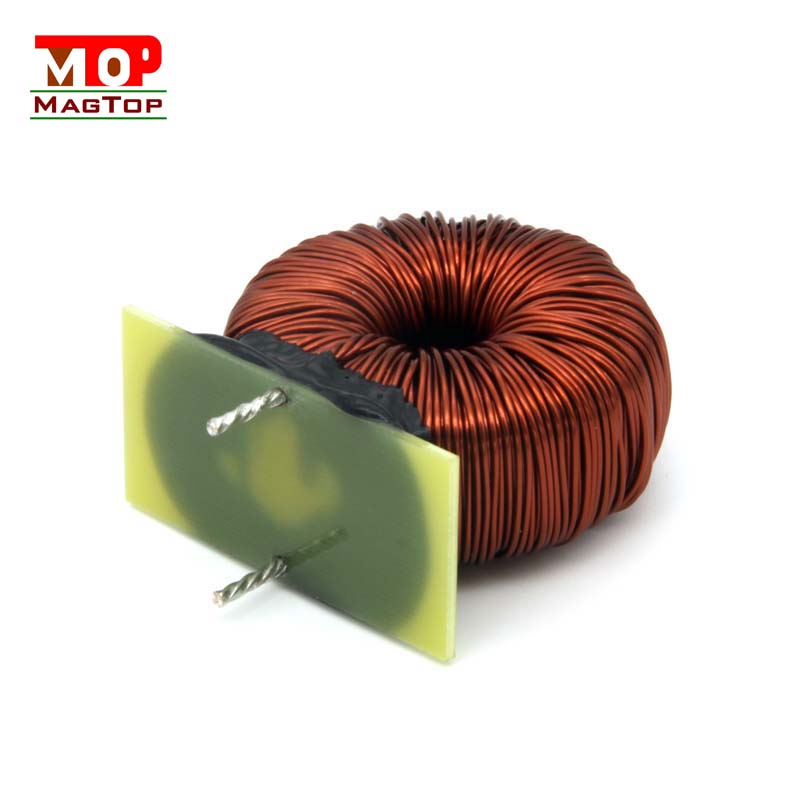

一部のマザーボードでは、 コモンモードインダクタ、しかし、ほとんどのマザーボードでは、要素が省略されており、一部の位置でさえ予約されていないことがわかります.このマザーボードは認定されていますか?
間違いなく、コモンモードインダクタは、マザーボードの高速インターフェイスのコモンモード干渉に対して優れた抑制効果を発揮します。これにより、ケーブルを介してEMIによって形成される電磁放射を効果的に回避し、他の周辺機器の通常の動作や私たちの健康に影響を与えることができます。 .ただし、ボード カードの EMI 防止設計は巨大で体系的なプロジェクトであり、コモン モード インダクタの設計はそのほんの一部にすぎないことも指摘しておく必要があります。ボードのコモン モード インダクタ設計による高速インターフェイス。必ずしも全体的な EMI 防止設計が優れているとは限りません。したがって、コモンモードフィルタ回路からは、誰もが無視しやすい基板設計の一面しか見ることができず、森を森と見間違えるという間違いを犯します。
ボードの全体的な EMI 防止設計を理解することによってのみ、ボードの長所と短所を評価できます。では、一般的に EMI 性能に関して、優れたボード設計はどのように機能するのでしょうか?
1. メイン ボード レイアウト設計 マザーボードの配線設計を適切に行うために、ほとんどのクロック配線は、EMI を低減するためにシールド手段を使用するか、グランドに近づけます。多層PCB設計では、隣接するPCB配線層でオープンループの原理が採用されているため、ある層から別の層への配線が設計でループを形成することを回避できます。ワイヤーが閉ループを形成する場合、アンテナの役割を果たし、EMI 放射強度を高めます。
信号ラインの長さが等しくない場合も、2 つのラインのインピーダンスが不均衡になり、コモンモード干渉が形成されます。したがって、ボード カードの設計では、信号線をスネーク ラインとして扱い、インピーダンスを可能な限り一定にし、コモン モード干渉を低減します。同時に、サーペンタイン ワイヤは、環状領域の面積を減少させて放射強度を減少させるために、ルーティング時に湾曲した揺れも最小限に抑えます。
高速 PCB 設計では、通常、ワイヤの長さはクロック信号の波長の 1/4 の整数倍ではありません。そうしないと、共振が発生し、深刻な EMI 放射が発生します。同時に、逆流経路が最小限で遮られていないことを確認してください。デカップリング コンデンサの設計は、電源ピンの近くに配置し、電源のリップルとノイズを低減するために、コンデンサの電源線とグランド線で囲まれた領域をできるだけ小さくする必要があります。 EMI放射を減らします。
もちろん、これらは EMI 耐性 PCB 設計の原則のほんの一部です。メイン ボードのレイアウト設計は非常に複雑で深遠な知識であり、多くの DIYer でさえ、次のようなコンセンサスを持っています。レイアウト設計が優れているかどうかは、メイン ボードの全体的なパフォーマンスに非常に大きな影響を与えます。
