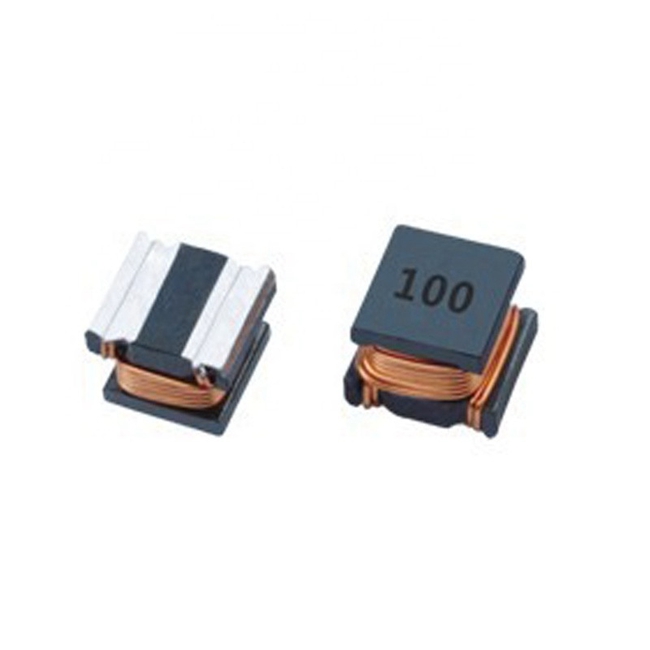

Indutores de potência SMD de chip multicamada da série MTB

Indutores de potência SMD de chip multicamada da série MTB

Modelo: MTB1206, MTB1210, MT1812

CARACTERÍSTICAS: • Vários indutores de alta potência são superiores para serem de alta saturação para montagem em superfície. • Coloque o eletrodo com núcleo de ferrite diretamente, uma pequena área de superfície permite uma alta densidade de montagem. APLICAÇÕES: • Mpeg4, VTR, TV LCD, equipamentos de comunicação, conversores DC/DC, etc.

Quantidade:

Descrição do Produto

Indutores de potência SMD de chip multicamada da série MTB

CARACTERÍSTICAS:

• Vários indutores de alta potência são superiores para serem de alta saturação para montagem em superfície.
• Coloque o eletrodo com núcleo de ferrite diretamente, uma pequena área de superfície permite uma alta densidade de montagem.

FORMULÁRIOS:

• Mpeg4, VTR, TV LCD, equipamentos de comunicação, conversores DC/DC, etc.

ESPECIFICAÇÕES:

• Temperatura operacional: -30 ℃ a +80 ℃
• Frequência operacional: até 1MHz
• Queda de Indutância=10% tip. no IDC
• Especificações elétricas a 20 ℃

Indutores smd, indutores de potência smd, indutores de potência smd não blindados, indutores smd, série de indutores, indutores de chip multicamada, indutores de chip de multicamada, indutores de chip de cerâmica multicamada, indutores de chip de ferrite multicamada, indutores de chip de cerâmica multicamada

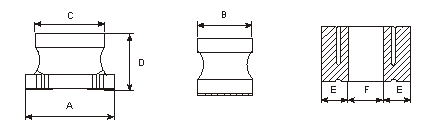

FORMA E DIMENSÕES:

Unidade: mm

TIPO	Faixa L (μH)	A	B	C	D	E	F
MTB1206	0,15 ~ 100	3,2± 0,3	1,6± 0,2	2,3± 0,2	1,8± 0,2	0.7	0.7
MTB1210	0,10 ~ 560	3,2± 0,3	2,5± 0,2	2,5± 0,2	2,0± 0,2	0.9	1.3
MTB1812	1,0 ~ 2200	4,5± 0,3	3,2± 0,2	3,6± 0,2	2,6± 0,3	1.2	1.6
MTB2220	0,12 ~ 10000	5,7± 0,3	5,0± 0,3	5,0± 0,3	4,7± 0,5	1.3	1.7

CARACTERÍSTICAS ELÉTRICAS:

Série MTB1206
Número da peça	Indutância	L Test Freq.	Q	Q Test Freq.	DCR (C)	SRF(MHz)	CDI (mA)
	(µH)	(MHz)	(min)	(MHz)	(ref.)	(min)	(max)
MTB1206 - R15M	0.15	1	20	25	0.39	250	250
MTB1206 - R22M	0.22	1	20	25	0.43	250	240
MTB1206 - R33M	0.33	1	30	25	0.45	250	230
MTB1206 - R47M	0.47	1	30	25	0.83	200	215
MTB1206 - R56M	0.56	1	30	25	0.61	180	200
MTB1206 - R68M	0.68	1	30	25	0.67	160	190
MTB1206 - R82M	0.82	1	30	25	0.73	120	185
MTB1206 - 1R0K	1.0	1	35	10	0.49	100	175
MTB1206 - 1R2K	1.2	1	35	10	0.9	90	165
MTB1206 - 1R5K	1.5	1	35	10	1	75	155
MTB1206 - 1R8K	1.8	1	35	10	1.6	60	150
MTB1206 - 2R2K	2.2	1	35	10	0.7	50	140
MTB1206 - 2R7K	2.7	1	35	10	0.55	43	135
MTB1206 - 3R3K	3.3	1	35	8	0.61	38	130
MTB1206 - 3R9K	3.9	1	35	8	1.5	35	125
MTB1206 - 4R7K	4.7	1	35	8	1.7	31	120
MTB1206 - 5R6K	5.6	1	35	8	1.8	28	115
MTB1206 - 6R8K	6.8	1	35	8	2	25	110
MTB1206 - 8R2K	8.2	1	35	8	2.2	23	105
MTB1206 - 100K	10	1	35	5	2.5	20	100
MTB1206 - 120K	12	1	35	5	2.7	18	95
MTB1206 - 150K	15	1	35	5	3.0	16	90
MTB1206 - 180K	18	1	35	5	3.4	15	85
MTB1206 - 220K	22	1	40	2.5	3.1	14	85
MTB1206 - 270K	27	1	40	2.5	3.4	13	85
MTB1206 - 330K	33	1	40	2.5	3.8	12	80
MTB1206 - 390K	39	1	40	2.5	7.2	11	55
MTB1206 - 470K	47	1	40	2.5	8	10	55
MTB1206 - 560K	56	1	40	2.5	8.9	9	50
MTB1206 - 680K	68	1	40	2.5	9.9	8.5	50
MTB1206 - 820K	82	1	40	2.5	11	7.5	45
MTB1206 - 101K	100	1	40	2.5	12	7	45

Série MTB1210

Série MTB1812

Série MTB2220
