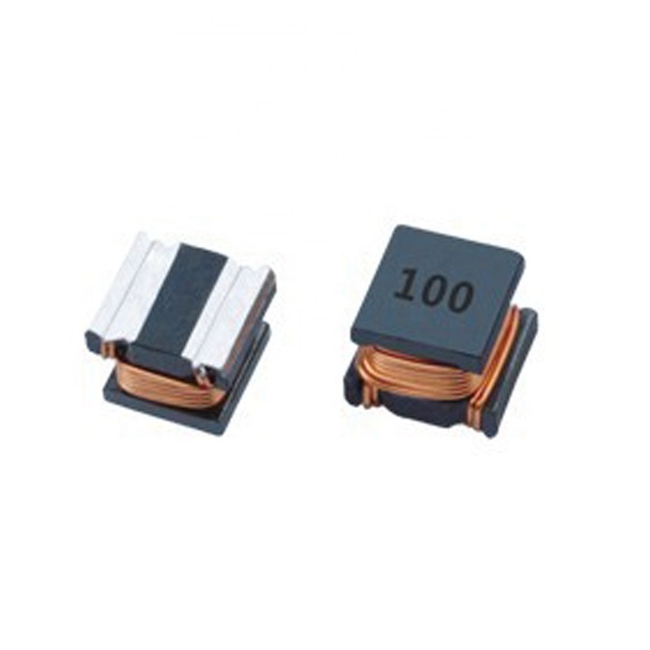

MTBシリーズ積層チップSMDパワーインダクタ

モデル: MTB1206, MTB1210, MT1812

特徴: • さまざまな高出力インダクタは、表面実装用の高飽和性に優れています。 • フェライトコア付き電極を直接配置するため、表面積が小さく高密度実装が可能です。用途：・Mpeg4、VTR、液晶TV、通信機器、DC/DCコンバーターなど。

数量:

商品説明

MTBシリーズ積層チップSMDパワーインダクタ

特徴：

• さまざまな高出力インダクタは、表面実装用の高飽和に優れています。
• フェライトコア付き電極を直接配置するため、表面積が小さく高密度実装が可能です。

アプリケーション:

• Mpeg4、VTR、液晶 TV、通信機器、DC/DC コンバータなど。

仕様:

• 動作温度: -30 ℃ ～ +80 ℃
•動作周波数：最大1MHz
• インダクタンスドロップ=10% typ. IDCで
• 20 ℃での電気仕様

smd インダクタ、smd パワーインダクタ、非シールド smd パワーインダクタ、smd インダクタ、インダクタシリーズ、多層チップインダクタ、多層チップフェライトインダクタ、セラミック多層チップインダクタ、多層フェライトチップインダクタ、多層セラミックチップインダクタ

形状と寸法:

単位：mm

タイプ	Lレンジ (μH)	あ	B	ハ	D	え	ふ
MTB1206	0.15～100	3.2±0.3	1.6±0.2	2.3±0.2	1.8±0.2	0.7	0.7
MTB1210	0.10～560	3.2±0.3	2.5±0.2	2.5±0.2	2.0±0.2	0.9	1.3
MTB1812	1.0～2200	4.5±0.3	3.2±0.2	3.6±0.2	2.6±0.3	1.2	1.6
MTB2220	0.12～10000	5.7±0.3	5.0±0.3	5.0±0.3	4.7±0.5	1.3	1.7

電気的特性：

MTB1206シリーズ
部品番号	インダクタンス	L テスト周波数	Q	Q テスト周波数	DCR (W)	SRF(MHz)	IDC (ミリアンペア)
	(μH)	(MHz)	(分)	(MHz)	(参考)	(分)	(最大)
MTB1206 - R15M	0.15	1	20	25	0.39	250	250
MTB1206 - R22M	0.22	1	20	25	0.43	250	240
MTB1206 - R33M	0.33	1	30	25	0.45	250	230
MTB1206 - R47M	0.47	1	30	25	0.83	200	215
MTB1206 - R56M	0.56	1	30	25	0.61	180	200
MTB1206 - R68M	0.68	1	30	25	0.67	160	190
MTB1206 - R82M	0.82	1	30	25	0.73	120	185
MTB1206 - 1R0K	1.0	1	35	10	0.49	100	175
MTB1206 - 1R2K	1.2	1	35	10	0.9	90	165
MTB1206 - 1R5K	1.5	1	35	10	1	75	155
MTB1206 - 1R8K	1.8	1	35	10	1.6	60	150
MTB1206 - 2R2K	2.2	1	35	10	0.7	50	140
MTB1206 - 2R7K	2.7	1	35	10	0.55	43	135
MTB1206 - 3R3K	3.3	1	35	8	0.61	38	130
MTB1206 - 3R9K	3.9	1	35	8	1.5	35	125
MTB1206 - 4R7K	4.7	1	35	8	1.7	31	120
MTB1206 - 5R6K	5.6	1	35	8	1.8	28	115
MTB1206 - 6R8K	6.8	1	35	8	2	25	110
MTB1206 - 8R2K	8.2	1	35	8	2.2	23	105
MTB1206 - 100K	10	1	35	5	2.5	20	100
MTB1206 - 120K	12	1	35	5	2.7	18	95
MTB1206 - 150K	15	1	35	5	3.0	16	90
MTB1206 - 180K	18	1	35	5	3.4	15	85
MTB1206 - 220K	22	1	40	2.5	3.1	14	85
MTB1206 - 270K	27	1	40	2.5	3.4	13	85
MTB1206 - 330K	33	1	40	2.5	3.8	12	80
MTB1206 - 390K	39	1	40	2.5	7.2	11	55
MTB1206 - 470K	47	1	40	2.5	8	10	55
MTB1206 - 560K	56	1	40	2.5	8.9	9	50
MTB1206 - 680K	68	1	40	2.5	9.9	8.5	50
MTB1206 - 820K	82	1	40	2.5	11	7.5	45
MTB1206 - 101K	100	1	40	2.5	12	7	45

MTB1210シリーズ

MTB1812シリーズ

MTB2220シリーズ

SMDインダクタ、SMDパワーインダクタ、非シールドSMDパワーインダクタ、SMDインダクタ、インダクタシリーズ、積層チップインダクタ、積層チップフェライトインダクタ、セラミック積層チップインダクタ、積層フェライトチップインダクタ、積層セラミックチップインダクタなどの詳細については、お問い合わせください。

* さらに必要な場合は、お問い合わせください。ありがとうございます。
